阀在常温下(≤80℃) 气体或低粘度液体介质中使用时，此时与通常的气动薄膜调节阀相同为直立安装在水平管道上，如图所示。

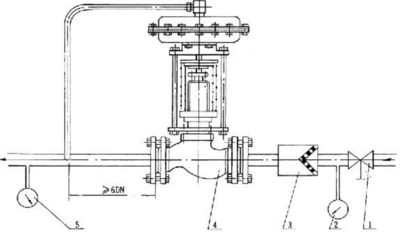

a、ZZYP-16B 型自力式压力调节阀
1、截止阀 2、压力表 3、过滤器 4、自力式压力调节阀 5、压力表

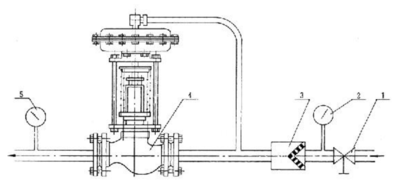

b、ZZYP-16K 型自力式压力调节阀
1、截止阀 2、压力表 3、过滤器 4、自力式压力调节阀 5、压力表
介质为气体或低粘度液体时的安装
如果使用的介质为蒸汽时，自力式压力调节阀需倒立安装在水平管道上，如图所示。

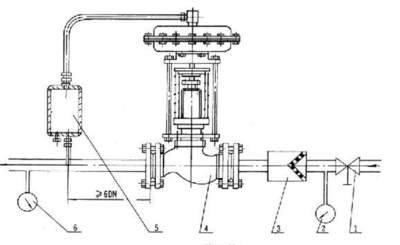

a、ZZYP-16B 型调压阀
1、截止阀 2、压力表 3、过滤器 4、调压阀 5、冷凝器 6、压力表

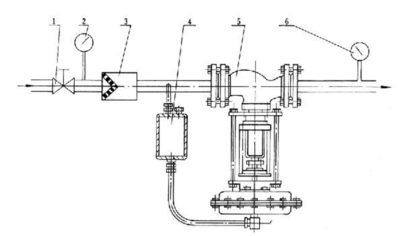

b、ZZYP-16K 型调压阀
1、截止阀 2、压力表 3、过滤器 4、冷凝器 5、调压阀 6、压力表
| 安装时，注意以下几点： | |||||||||||||||||||||||||||||||||||||||||||||
（1） 冷凝器必须高于调压阀的执行机构而低于阀后（阀后调压阀）或阀前（阀前调压阀）接管，以保证冷凝器内充满冷凝液。 （2） 取压点应取在离调压阀适当的位置，阀前调压阀应大于 2 倍管道直径，阀后调压阀应大于 6 倍管道直径。 （3） 为便于现场维修及操作，调压阀四周应留有适当空间，阀前后应设置截止阀与旁路手动阀，如图所示。
注：图中虚线表示管道出入口的另一种允许方向 调压阀阀组安装方案 （4） 调压阀口径过大（DN≥100 时），应有固定支架。 （5） 介质流动方向与阀体上箭头指向一致，前后管道中心应对准调压阀两法兰中心，避免阀体受过大 的应力。 （6） 阀前应设置过滤器以防止介质中杂质堵塞。 （7） 调节阀应安装在环境温度不超过-25℃~55℃的场合。 2、使用 在常温下使用气体或低粘度液体场合时的操作程序： （1） 缓慢开启阀前后截止阀。 （2） 拧松排气塞，直至气体或液体从执行机构溢出为止。 （3） 然后重新拧紧排气塞，调压阀即可工作。所需压力值的大小可通过压力调节盘的调整而得到，调 整时，注意观察压力表示值，动作应缓慢，不得使阀杆跟着转动。 使用蒸汽场合时的操作程序： （1） 从冷凝器上拧下注液口螺钉。 （2） 拧桦执行机构排气塞。 （3） 使用漏头通过注液口加水直至排汽孔流出为止。 （4） 拧紧排气塞，继续注水直至溢出注液口。 （5） 拧紧注液口螺钉。 （6） 缓慢开启调压阀前后截止阀。 （7） 调整压力调节盘，并观察压力表示值达到要求为止。 | |||||||||||||||||||||||||||||||||||||||||||||
|
|
