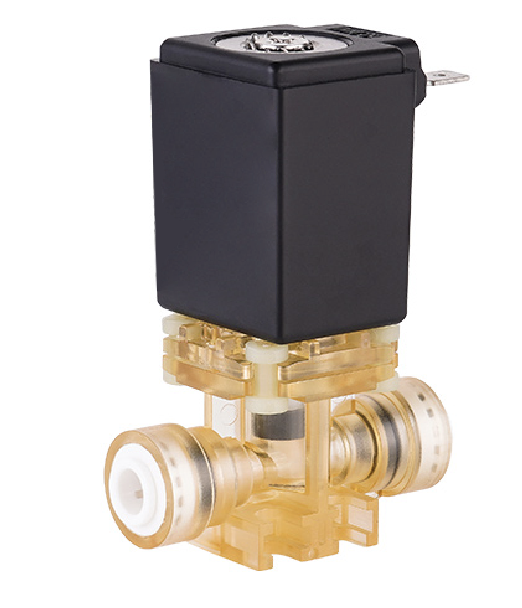

YLGLF31

产品介绍

技术参数表

外形尺寸图

订购须知

工作介质：水、液体、气体

流体温度：-5℃～80℃

工作压力：0～7 bar

工作型式：分步直动式(常闭型、常开型)

阀体材质：PA66(德国产)

密封材料：丁腈橡胶(NBR)

接口螺纹：G螺纹、NPT螺纹

工作电压：AC220V~240V、AC110V 50/60Hz、DC24/12V。IP65、H级。DIN43650A接线盒配置的塑封线圈。

DN15~20mm:AC220V 20VA、DC24V 20W,

DN25mm:AC220V 20VA、DC24V 32W。

DN32~50mm:AC220V 30VA,DC24V 38W。

可选配：LED指示灯接线盒、引线式塑封线圈、ES节能线圈、Ex浇封型防爆线圈(ES、Ex配用阀允许的流体温度-10℃~+80℃)

ES线圈功率：AC220V:DN15~25mm常闭型4VA,常开型5VA,DN32~50mm 9VA

DC24V:DN15~25mm常闭型4W,常开型6W,DN32~50mm 8W

流量通径	接管螺纹G	Cv值	工作压力(bar)			最高流体温度C	密封材料	线圈绝缘等级	线圈功率				常规订货型号
			最小工作压力	最大工作压力					常规线圈		ES线圈		下表中线圈是塑封线圈电压AC220V
									常规线圈		ES线圈		阀体接口是G螺纹
									VA	W	VA	W	密封材料：空白为NBR E:EPDM V:VITON 注：使用ES线圈电磁阀，可选用EPDM
				空气、瓦斯水、热水液体、轻油					AC220V	DC24	AC220V	DC24V	或VITON密封，但流体温度≤80℃
				AC	DC				AC220V	DC24	AC220V	DC24V	铜阀体	不锈钢316阀体
10	1/4”	2.1	0	20	16	80	NBR	H	22	13	3	4	2W-A-08-AC220V	2W-A-08J-AC220V
10		2.1	0	20	16	130	EPDM	H	22	13			2W-A-08-E-AC220V	2W-A-08J-E-AC220V
10		2.1	0	20	16	120	VITON	H	22	13			2W-A-08-V-AC220V	2W-A-08J-V-AC220V
10	3/8"	2.1	0	20	16	80	NBR	H	22	13	3	4	2W-A-10-AC220V	2W-A-10J-AC220V
10		2.1	0	20	16	130	EPDM	H	22	13			2W-A-10-E-AC220V	2W-A-10J-E-AC220V
10		2.1	0	20	16	120	VITON	H	22	13			2W-A-10-V-AC220V	2W-A-10J-V-AC220V
10	1/2"	2.1	0	20	16	80	NBR	H	22	13	3	4	2W-A-15-AC220V	2W-A-15J-AC220V
10		2.1	0	20	16	130	EPDM	H	22	13			2W-A-15-E-AC220V	2W-A-15J-E-AC220V
10		2.1	0	20	16	120	VITON	H	22	13			2W-A-15-V-AC220V	2W-A-15J-V-AC220V
