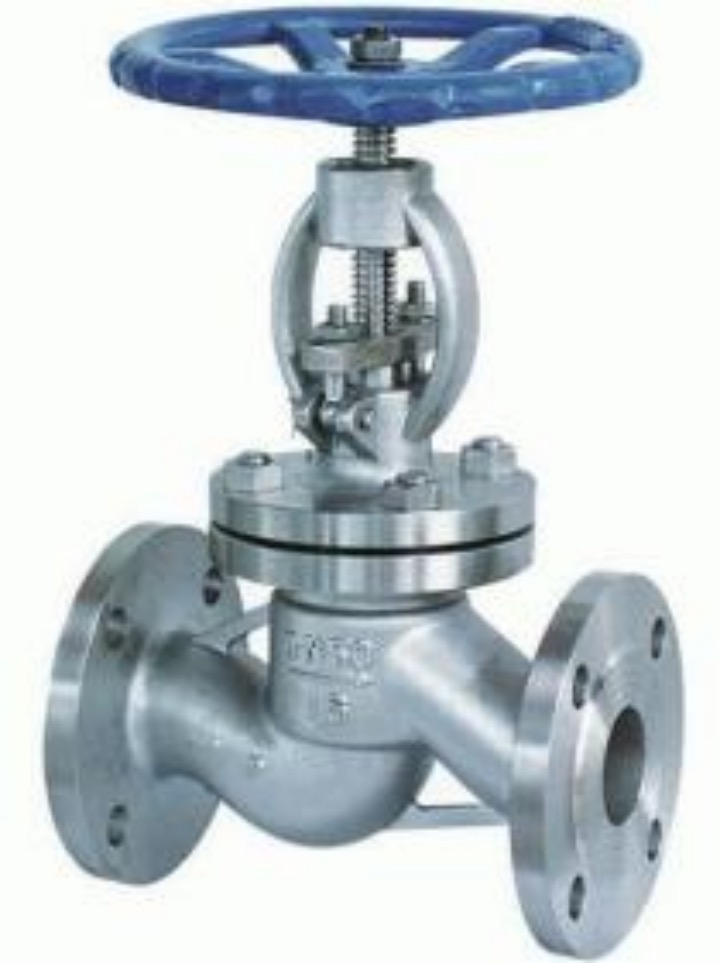

J41H/W/F系列手动截止阀

在线客服

J41H/W/F系列手动截止阀

产品用途：J41H/W/F系列手动截止阀是一种最常见的启闭阀，利用截止阀的上下工作来接通（全开）和截断（全关）管道中的流体介质；广泛适用于石油、化工、水力、火力电站各种系统的管路上，切断或接通管路。

0571-82585458 立即预约

产品介绍

标准规范

技术参数表

外型尺寸图

J41H/W/F系列手动截止阀是一种最常见的启闭阀，利用截止阀的上下工作来接通（全开）和截断（全关）管道中的流体介质；广泛适用于石油、化工、水力、火力电站各种系统的管路上，切断或接通管路

产品规范	设计规范	结构长度	连接法兰	试验与检验	压力与温度	产品标识	供货规范
	GB/T12235	GB/T12221	JB/T79	JB/T9092	GB/T9131	GB/T12220	JB/T7928

试验压力
公称压力（MPa）壳体试验压力（MPa）上密封
密封（液体）密封（气体）
1.6 2.4 1.76 0.6 1.76
2.5 3.75 2.75 0.6 2.75
4 6 4.4 0.6 4.4
6.4 9.6 7.04 0.6 7.04
10 15 11 0.6 11
16 24 18 0.6 18
适用介质及适用温度
产品类型适用介质适用温度（℃）
J41H/Y-C型水、蒸汽、油品 ≤425
J41W-P型硝酸类 ≤200
J41W-R型醋酸类 ≤200
J41Y-L型水、蒸汽、油品 ≤550

主要零件材料

产品名称	阀休、阀盖	阀杆	阀瓣	密封面	阀杆螺母	填料	坚固件	手轮
J41H/Y-C型	碳素钢	铬不锈钢	2Cr13	H：不锈钢Y:钴基硬质合金钢	铝青铜	柔性石墨	优质	可锻铸铁
J41H/Y-C型	碳素钢	铬不锈钢	2Cr13	H：不锈钢Y:钴基硬质合金钢	铝青铜	柔性石墨	碳钢	可锻铸铁
J41W-P型	铬镍钛钢	铬镍钛钢	铬镍钛钢	铬镍钛钢	铝青铜	柔性石墨	不锈钢	可锻铸铁
J41W-R型	铬镍钼钛钢	铬镍钼钛钢	铬镍钼钛钢	铬镍钼钛钢	铝青铜	柔性石墨	不锈钢	可锻铸铁
J41Y-L型	铬钼钢	铬钼钢	合金钢	钴基硬质合金钢	铝青铜	柔性石墨	合金钢	可锻铸铁

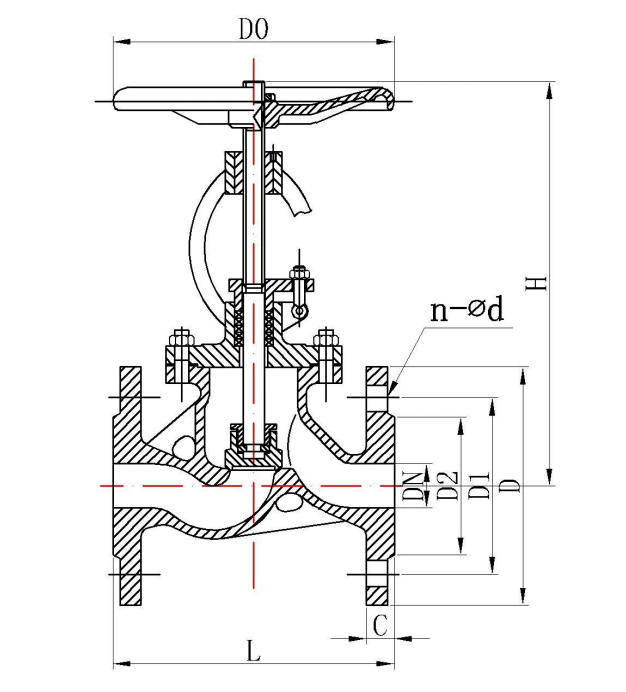

ABUIABAEGAAgqaihqgYo27zimgcw8gQ4tAU

J41H/W/F-1.0/1.6MPa

公称压力	公称通径	主要连接尺寸									Z43外形尺寸
PN	DN	L	D	D1	D2	D6	C	f	f1	Z-ød	H	D0
1.0/1.6MPa	15	130	95	65	45	-	14	2	-	4-14	119	75
	20	150	105	75	55	-	14	2	-	4-14	120	75
	25	160	115	85	65	-	14	2	-	4-14	126	75
	32	180	135	100	78	-	15	2	-	4-18	160	120
	40	200	146	110	85	-	16	2	-	4-18	168	120
	50	230	160	125	100	-	16	3	-	4-18	194	160
	65	290	180	145	120	-	18	3	-	4-18	-	-
	80	310	195	160	135	-	20	3	-	8-18	-	-
	100	350	215	180	155	-	20	3	-	8-18	-	-
	125	400	245	210	185	-	22	3	-	8-18	-	-
	150	480	280	240	210	-	24	3	-	8-23	-	-
	200	600	340	295	266		24	3	-	8-24
