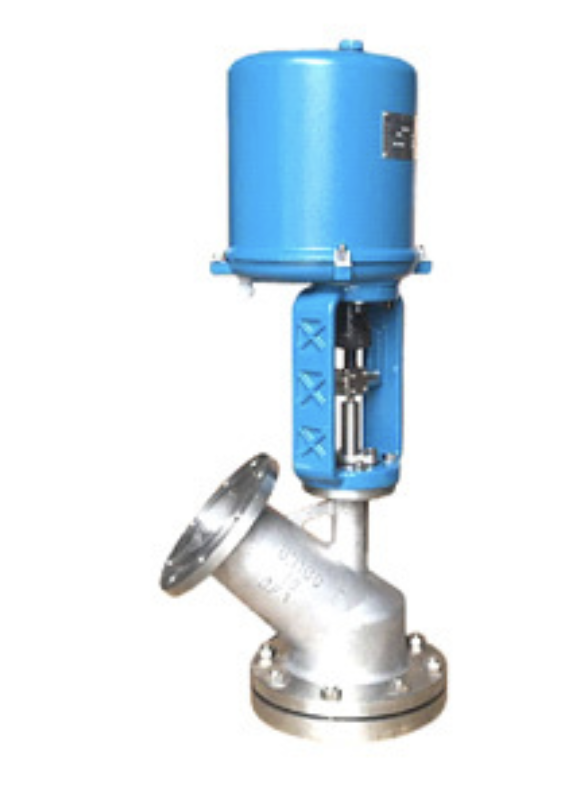

FLX941F/PPL/H系列电动放料阀

产品用途：在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。各种操作方式，例如手动，气动（弹簧复位式，双作用式、带手轮和不带手轮），电动，液动，齿轮等。

0571-82585458 立即预约

产品介绍

标准规范

技术参数表

一、概述

FLX941F/PPL/H系列电动放料阀主要用于反应器，储罐和其它容器的底部排料，借助于阀门底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在容器出口的残留现象。放料阀根据实际情况的需要，放底结构设计为平底型，阀体为V型，并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀、并对密封圈进行特种处理，使表面硬度达到HRC56-62,具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要是封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。各种操作方式，例如手动，电动（弹簧复位式，双作用式、带手轮和不带手轮），电动，液动，齿轮等。

二、主要设备性能

1、耐腐蚀性

①使用介质如水、丙酮、酒精、氨、碳酸钡、苯（WCB材质的最低用温度为－290℃,最高温度为425℃）

②使用介质如颗粒、油品、纸浆、二氧化碳气（不锈钢材质的最低使用温度为－100℃,最高使用温度为232℃）

③严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度＞150℃浓度＞30％）。

2、不锈钢的一般工作温度：≤150℃

3、压力范围：0.6—2.5MPa

4、通径范围：25－250mm

序号	零件名称	零件材质
1	阀体	1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr19Ni11(304L)、1Cr18Ni12Mo2Ti、2Cr13、00Cr17Ni12Mo2(316) 、00Cr17Ni14Mo2(316L)
2	支架	ZG1Cr18Ni9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni12MoTi、CF8M(316L)、WCB
3	手轮	可锻铸铁、球墨铸铁或钢
4	阀杆	2Cr13、、CF8(304)、CF3(304L)、00Cr17Ni12Mo2(316) 、00Cr17Ni14Mo2(316L)
5	法兰	1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr19Ni11(304L)、1Cr18Ni12Mo2Ti、2Cr13、00Cr17Ni12Mo2(316) 、00Cr17Ni14Mo2(316L)
6	阀瓣	CF8(304)、CF3(304L)、00Cr17Ni12Mo2(316) 、00Cr17Ni14Mo2(316L)
7	密封圈
8	螺柱、螺母	1Cr17Ni2、35CrMoA、1Cr18Ni9Ti、45
9	垫片
10	填料	聚四氟乙烯、柔性石墨环、柔性石墨垫
11	填料压盖	WCB、1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr19Ni11(304L)、1Cr18Ni12Mo2Ti、2Cr13、00Cr17Ni12Mo2(316) 、00Cr17Ni14Mo2(316L)
12	阀杆螺母	铜
