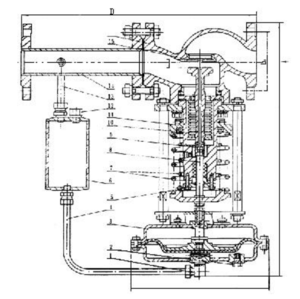

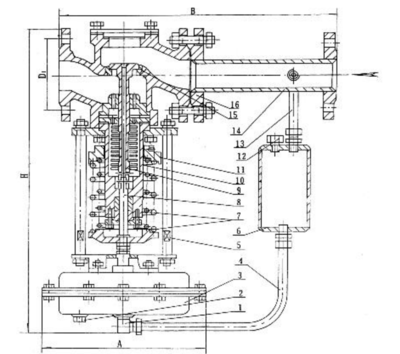

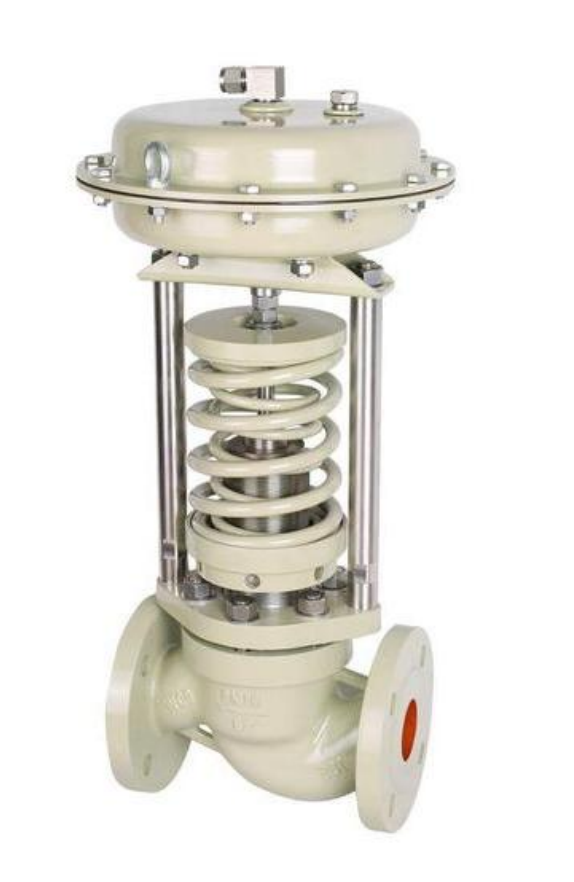

一、用途与特点 ZZYP 型自力式压力调节阀是不需要任何外加能源，利用被调介质自身能量而实现自动调节的执行器产品。该产品最大 特点，能在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整。采用快开流量特征，动作灵敏、 密封性能好，因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中用气体、 液体及蒸汽介质减压、稳压（用于阀后调节），或泄压、稳压（用于阀前调节）的自 动控制。 二、结构与作用原理 调压阀主要有检测执行机构、调压阀、冷凝器与阀后接管等腰三角形四部分组成，其结构（见图一）。 图一 a、用于控制阀后压力的调压阀，阀的作用方式为压闭型。其原理如下：介质由箭头方向流入阀体、经阀芯、阀座 节流后输出。另一路经冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片上，使阀芯随之发生相应的位移， 达到减压、稳压之目的。如阀后压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯，使阀门开启度减小，直至阀后压 力下降到设定值为止。同理，如阀后压力降低，作用在膜片上的力减小，于弹簧的反作用力，带动阀芯，使阀门开启度增大， 直到阀后压力上升到设定值为止。

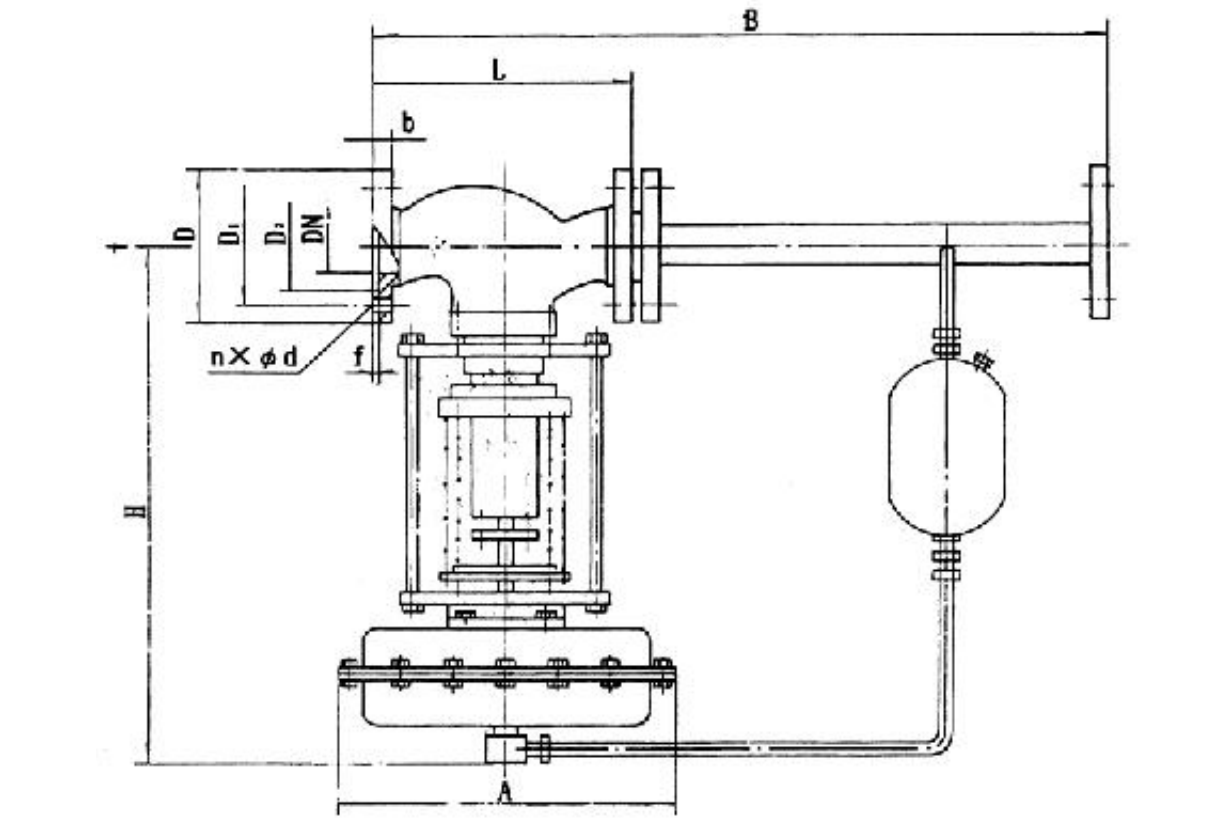

图一 b：用于控制阀前压力的调压阀，阀的作用方式为压开型。其原理如下：介质由箭头方向流入阀体，另一路经冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片上，使阀芯随之发生相应的位移，达到泄压、稳压之目的。如阀前压力增加，作用于膜片上的力增加，压缩弹簧，带动调芯，使阀门开启度增大，直到阀前压力下降到设定值为止。同理，如阀门开启度减小，直到阀前压力上升到设定值为止。
压力调节范围确定:压力调节范围分段，见主要参数及性能指标表，控制压力应尽量选取在调节范围的中间值附近（见表一）阀后压力调节阀，其阀前压力与阀后压力的关系:自力式调节阀本身是一个调节系统，阀本身又有一定的压降要求，对阀后压力调节阀（B型），为保证阀后压力在一定范围内，其阀前压力必须达到一定值，其要求可参见表二
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
