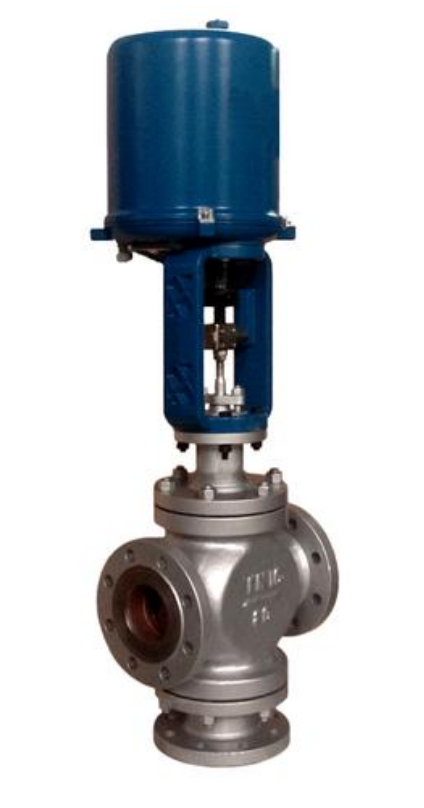

ZSSF(H)系列电动三通调节阀


0571-82585458 立即预约

产品介绍

标准规范

技术参数表

外型尺寸图

ZSSF(H)系列电子式电动三通调节阀是由 3810L 系列电子式电动执行机构和三通调节机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制动转，连线简单，调节机构有合流和分流两种作用方式。在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用，常用于热交换器的两相调节，也可用于简单的配比调节。

项目

技术性能指标

基本误差%

±2.5

回差%

2.5

死区%

1.0

始终点偏差%

电开

始点

±2.5

终点

±2.5

电关

始点

±2.5

终点

±2.5

额定流量系数误差%

±2.5

允许泄漏量 L/h

10- 3 ×阀的额定容量

公称通径 DN（mm）	合流	25		32		40	50		65	80	100		125	150	200		250	300
	分流									80	100		125	150	200		250	300
额定流量系数 Kv	合流	8.5		13		21	34		52	85	135		210	340	535		800	1260
	分流	8.5		13		21	34		52	85	135		210	340	535		800	1260
公称压力 PN（MPa）			1.6 4.0 6.4
行程 L（mm）			16		25			40				60				100
流量特性			直线
介质温度℃			-20～+200、-40～+250（常温型）、-40～+450（中温型）
法兰尺寸			铸铁法兰尺寸按 JB78-59 ，铸铁法兰尺寸按 JB79-59
法兰型式			法兰密封面型式按 JB77，其中铸铁法兰按光滑式，铸钢法兰按凹式
阀体材质			HT200、WCB、ZG1Cr18Ni9Ti
阀芯材质			1Cr18Ni9
上阀盖型式			普通式（常温型），热片式（中温型）
可调比 R			30：1
注：可为用户提供 ANSI、JPI、JIS 等国外法兰标准的产品，结构长度也可按用户封面要确定。允许压差

公称通径				25	32		40			50		65		80		100			125	150		200		250		300
允许压差 PN(MPa)				0.32	2.20		2.20			1.41		1.38		0.94		0.61			0.51	0.36		0.20		0.19		0.13

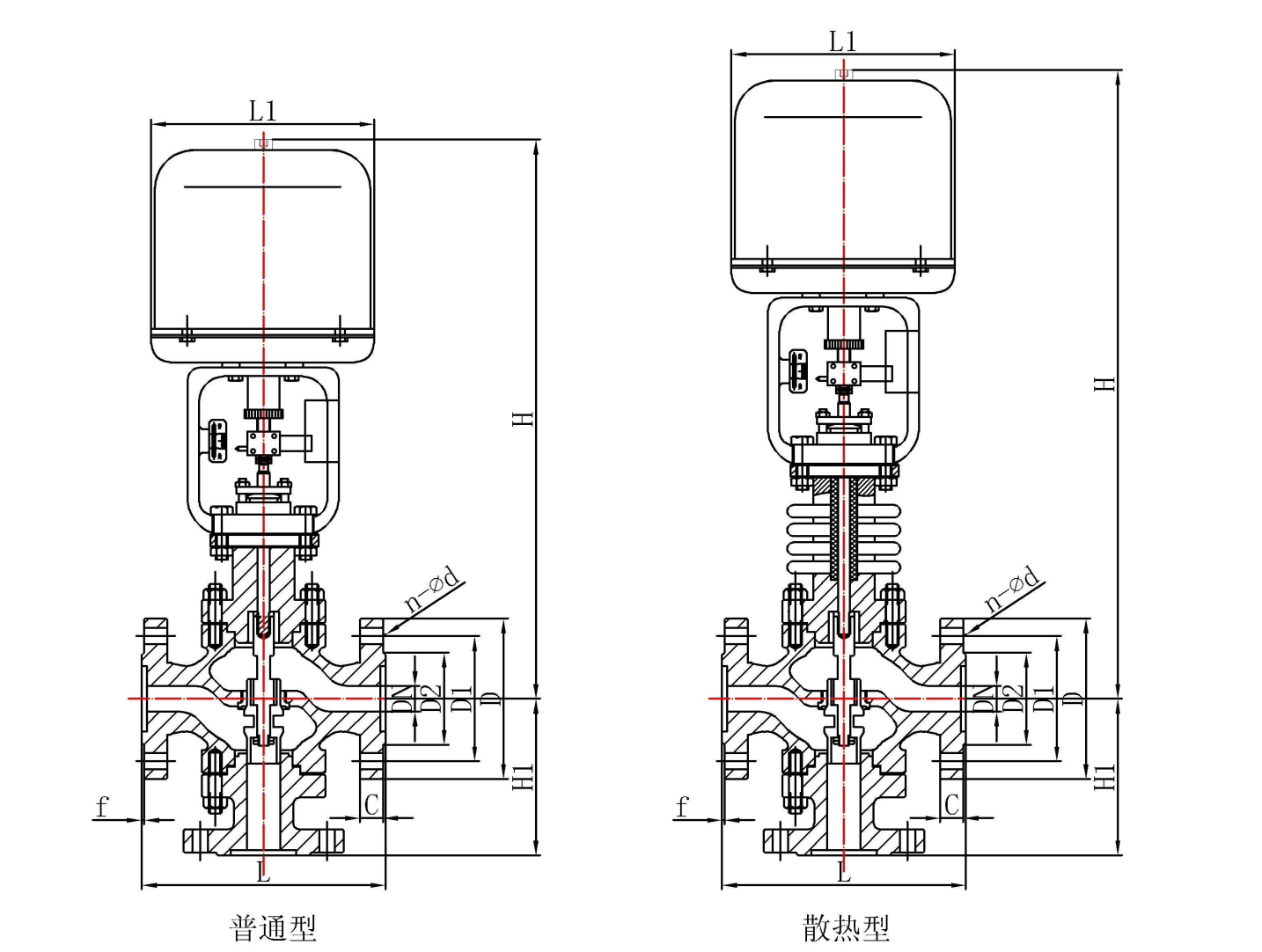

ZSSF(H)- 1.6MPa（16bar）
公称通径	结构长度	连接尺寸							外形尺寸
									合流			分流
									H1	普通型	散热型	H1	普通型	散热型
DN	L	L0	D	D1	D2	f	C	n-ød		H	H		H	H
25	185	325	115	85	65	2	14	4-14	140	615	763	140	615	763
32	200	325	135	100	78	2	16	4-18	150	622	773	150	622	773
40	220	325	145	110	85	2	16	4-18	160	625	776	160	625	776
50	250	325	160	125	100	2	16	4-18	180	640	791	180	640	791
65	275	410	180	145	120	2	18	4-18	200	861	1024	200	861	1024
80	300	410	195	160	135	2	20	8-18	210	879	1042	225	885	1050
100	350	410	215	180	155	3	20	8-18	220	873	1036	245	900	1060
125	410	495	245	210	185	3	22	8-18	260	1029	1244	285	1050	1265
150	450	495	280	240	210	3	24	8-23	280	1046	1261	305	1060	1275
200	550	495	335	295	265	3	26	12-23	320	1075	1290	350	1105	1320
250	635	600	405	355	320	3	30	12-25		1451	1320		1525	2800
300	720	600	460	410	375	3	30	12-25		1512	1560		1545	1820
