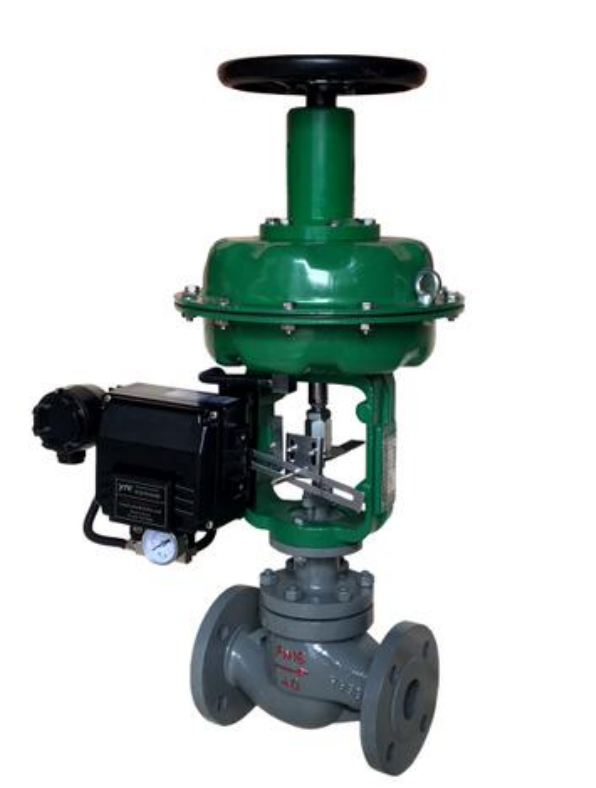

ZJHM系列 气动薄膜套筒调节阀

ZJHM 系列气动薄膜套筒调节阀由 ZHA（B）型气动多弹薄膜执行机构和 M 型低流阻套筒阀组成。

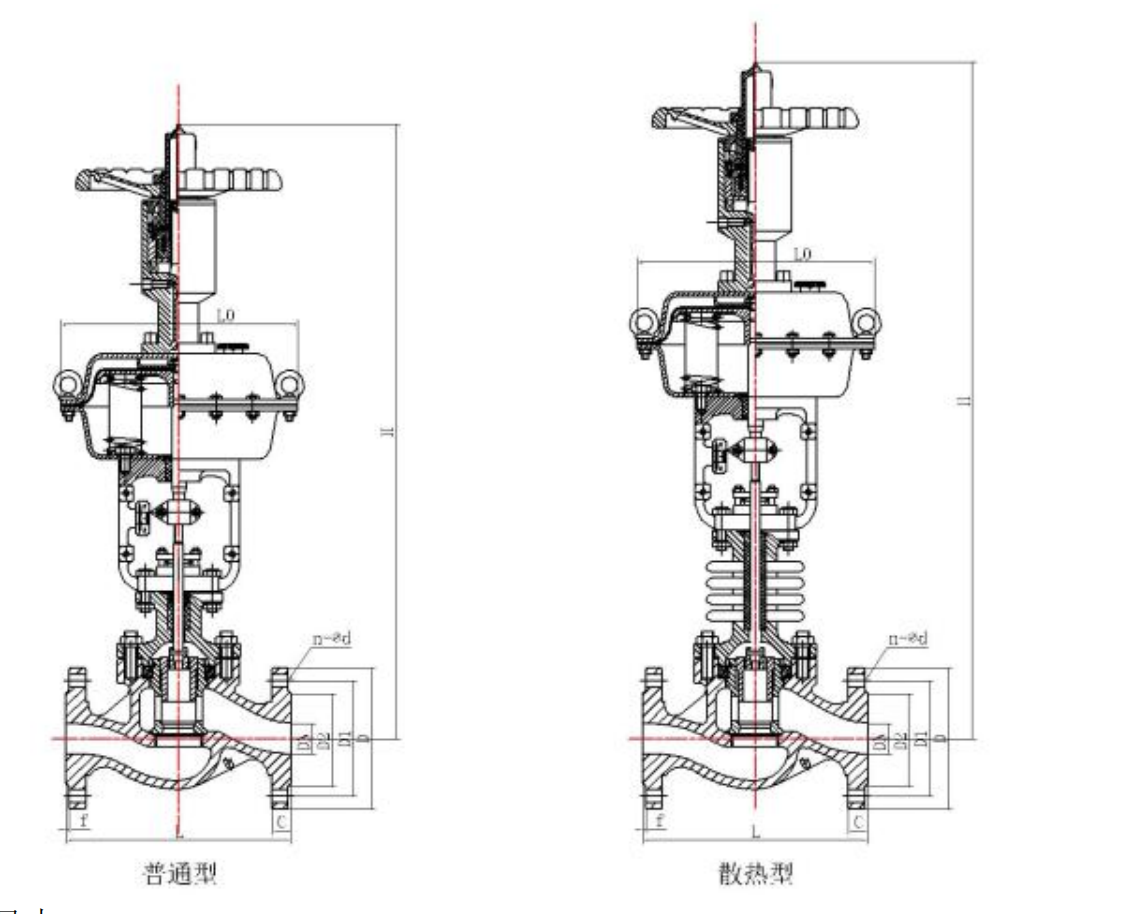

低流阻直通单座阀和套筒阀结构简单紧凑，并具有相当大的流量系数。本阀采用了直通单座无底盖顶导向结构的阀体型式，体积小、重量轻、流道设计流畅，具有高效的特点。阀体分普通型和散热型两种型式，用于不同的工作温度。套筒阀芯为圆柱型，由套筒的内圆导向，套筒经精密加工开出一定特性的窗孔。它们均具有精确的流量特性，符合 IEC 标准和国家标准规定的斜率偏差考核要求。标准型填料为聚四氟乙烯成型填料，根据现场使用要求还可选用柔性石墨特种填料。
