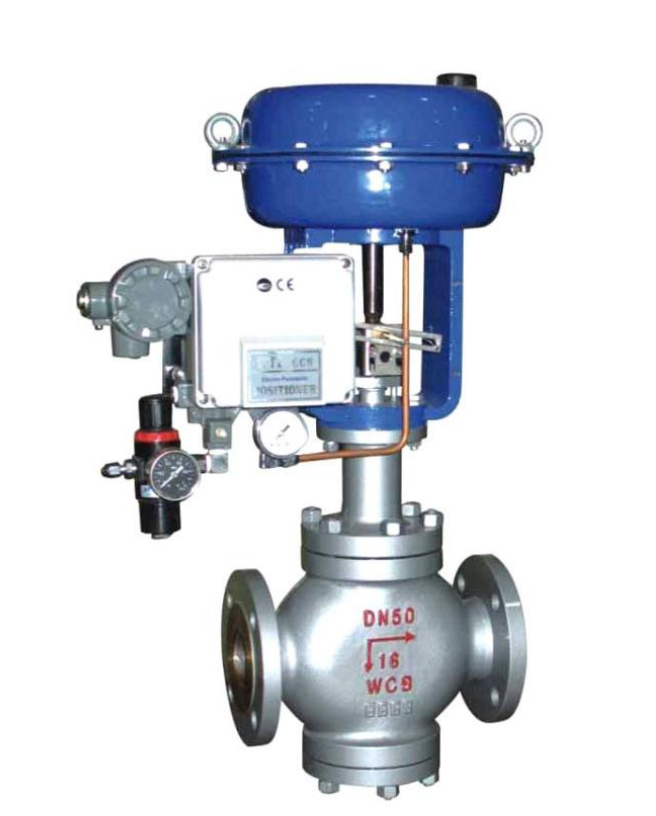

ZJHN系列气动薄膜双座调节阀

产品用途：ZJHN系列气动薄膜双座调节阀是自动调节系统中最常见的执行器之一，广泛地应用于石化、化工、冶金、电站等工业部门，它和调节阀等其它仪表配合，控制气体、液体、蒸气等介质，使流量、压力、温度和液位等参数得到调节，从而实现生产过程自动化。

0571-82585458 立即预约

产品介绍

技术参数表

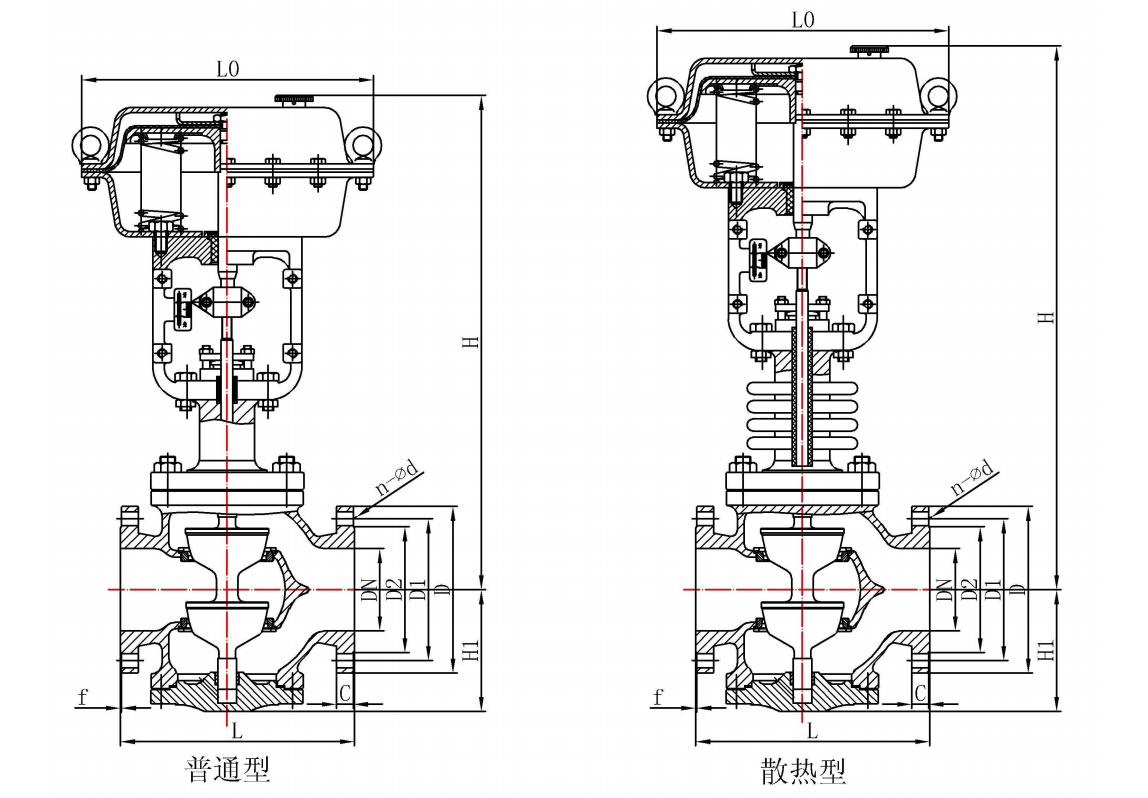

外型尺寸图

ZJHN 系列气动薄膜双座调节阀是自动调节系统中最常见的执行器之一，广泛地应用于石化、化工、冶金、电站等工业部门，它和调节阀等其它仪表配合，控制气体、液体、蒸气等介质，使流量、压力、温度和液位等参数得到调节，从而实现生产过程自动化。

气动薄膜双座调节阀具有结构简单、允许压差大、动作可靠等优点，适用于密封要求不严的场合。

‍ 主要技术参数‍
公称通径 DN（mm）		25		32	40		50	65		80		100		125		150		200		250		300
额定流量系数 Kv		10		16	25		40	63		100		160		250		400		630		1000		1600
公称压力 PN（MPa）		1.6,4.0,6.4(常温型)4.0,6.4(中温型)
行程 L（mm）		16			25			40						60						100
流量特性		直线、等百分比
介质温度℃		-15～+200、-40～+250（常温型） -40～+450（中温型）
法兰尺寸		铸铁法兰尺寸按 JB78 铸铁法兰尺寸按 JB79
法兰型式		法兰密封面型式按 JB77，其中铸铁法兰按光滑式铸钢法兰按凹式
阀体材质 PN（MPa）	1.6	HT200
	4.0 6.4	WCB，ZG1Cr18Ni9Ti
阀芯材质		1Cr18Ni9
上阀盖型式		普通式（常温型），热片式（中温型）
可调比 R		30：1
注：可为用户提供 ANSI、JPI、JIS 等国外法兰标准的产品，结构长度也可按用户封面要确定。执行机构主要技术参数
型号				ZMB-22			ZMt-23				ZMH-34				ZMH-45					ZMH-56

有效面积 mm2				280			400				630				1000					1600
行程 mm				16			25				40				60					100
弹簧范围				MPa 阀座直径 DN(mm)20~100、40~200、20~60、60~100、80~240
允许压差
气源压力 MPa	弹簧范围 MPa		公称通径			公称通径 DN（mm）
			阀座直径 DN(mm)			25	32	40	50		65		80	100	125		150		200		250		300
0. 14	20~ 100		允许压差			5.4	4.4	4.9	3.8		4.7		3.6	2.8	3.75		2.7		2.15		2.0		1.7
0.24	40~200					10.8	8.8	9.8	7.6		9.4		7.2	5.6	7.5		5.4		4.3		4.0		3.4
注：使用条件为阀杆在介质流出端关闭时 P2=0 状态下。

地址 : 杭州市萧山区瓜沥镇联系电话 : 0571-82585449 / 82585458 邮箱：yiling-cn@outlook.com

手机：13429690611/13906711902 传真：0571-82585449 keywords:杭州电磁阀杭州阀门
