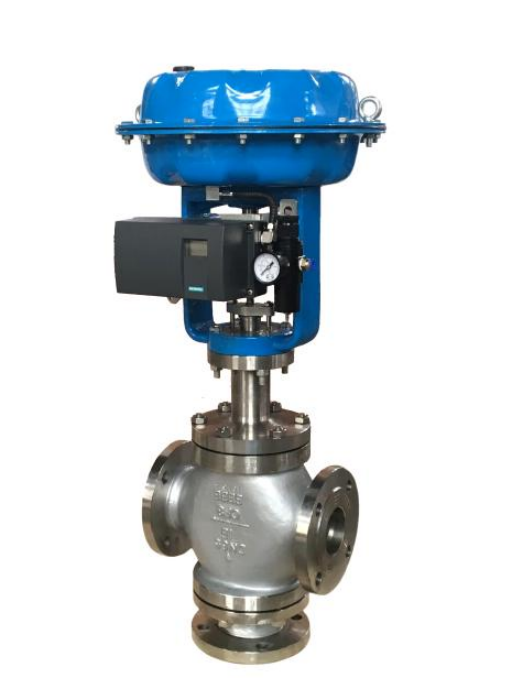

ZJHF/H系列气动薄膜三通调节阀

产品用途：ZJHF/H系列气动薄膜三通调节阀有合流和分流两种作用方式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。三通阀在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用，常用于热交换器的两相调节，也可用于简单的配比调节。

0571-82585458 立即预约

产品介绍

技术参数表

外型尺寸图

ZJHF/H 系列气动薄膜三通调节阀有合流和分流两种作用方式。

阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。三通阀在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用，常用于热交换器的两相调节，也可用于简单的配比调节。

主要技术参数
公称通径 DN（mm）		合流	25		32		40	50		65		80	100		125		150		200		250	300
		分流										80	100		125		150		200		250	300
额定流量系数 Kv		合流	8.5		13		21	34		52		85	135		210		340		535		800	1260
		分流	8.5		13		21	34		52		85	135		210		340		535		800	1260
公称压力 PN（MPa）				1.6 4.0 6.4
行程 L（mm）				16		25			40					60						100
流量特性				直线
介质温度℃				-20～+200、-40～+250（常温型）、-40～+450（中温型）
法兰尺寸				铸铁法兰尺寸按 JB78 ，铸铁法兰尺寸按 JB79
法兰型式				法兰密封面型式按 JB77，其中铸铁法兰按光滑式，铸钢法兰按凹式
阀体材质				HT200、WCB、ZG1Cr18Ni9Ti
阀芯材质				1Cr18Ni9
上阀盖型式				普通式（常温型），热片式（中温型）
可调比 R				30：1
执行机构主要技术参数
型号			ZMB-23					ZMB-34						ZMB-45						ZMB-56

有效面积 mm2			400					630						1000						1600
行程 mm			1,625					40						60						100
弹簧范围			20~100；40~200；20~60；60~100；80~240
性能指标
项目											不带定位器								带定位器
基本误差%											±6								±1.5
回差%											5								≤1.5
死区%											4								≤0.6
始终点偏差%			气开				始点				±2.5								±1.5
							终点				±6.0
			气关				始点				±6.0
							终点				±2.5
额定行程偏差%											±2.5
允许泄漏量 1/h											10-3 ×阀额定容量
注：一般均应带定位器
允许压差
气源压力 MPa	弹簧范围 MPa			25		32	40		50		65		80	100		125		150		200	250	300
0.14MPa	~ 20 100			1220		750	500		300		300		200	120		120		80		50	50	25
主要零件材料
零件名称				材料															温度范围攻
阀体上、下阀盖				HT200															-15~+200℃
				WCB															-29~+250℃
				ZG1Cr18Ni9Ti															-40~+550℃
阀座、阀芯、阀杆				1Cr18Ni9															-40~+550℃
密封垫				橡胶石棉板
				不锈钢缠绕垫
填料				聚四氟乙烯
上、下膜盖				A3 钢板
螺栓、螺柱				35 CrMoA
螺母				35
支架、顶盘				HT200、WCB、ZG1Cr18Ni9Ti
压缩弹簧				60Si2Mn
波纹薄膜				5860 胶夹 480D 尼龙 66 网眼布

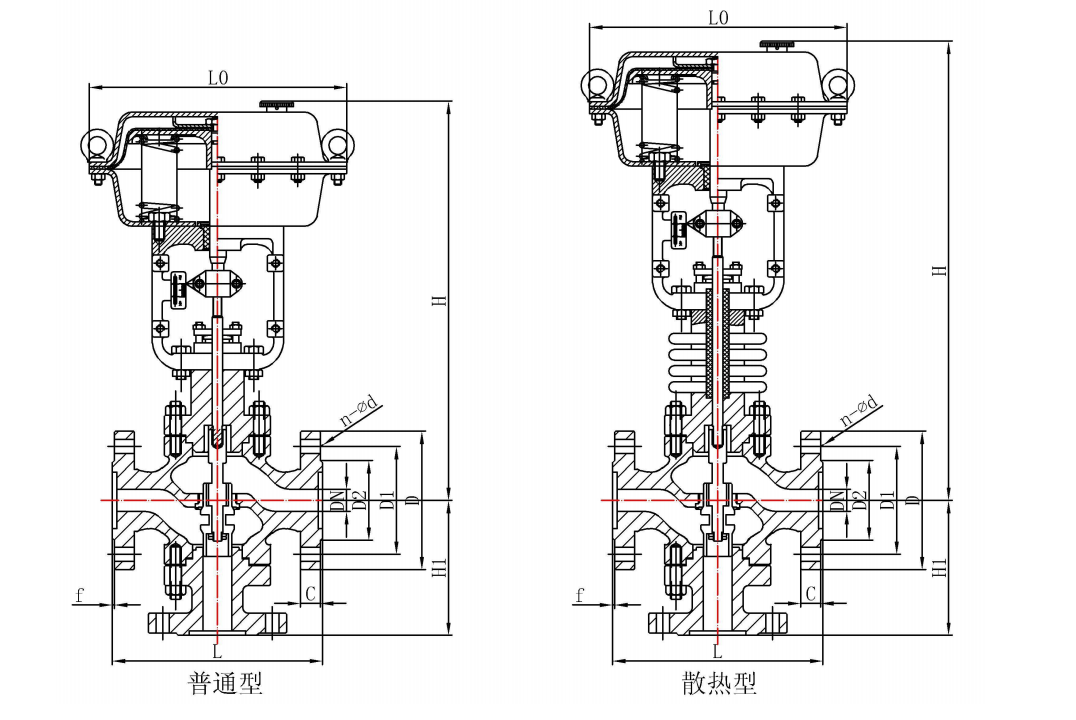

公称通径	结构长度	连接尺寸							外形尺寸
									合流			分流
									H1	普通型	散热型	H1	普通型	散热型
DN	L	L0	D	D1	D2	f	C	n-d		H	H		H	H
25	185	325	115	85	65	2	14	4-14	140	615	763	140	615	763
32	200	325	135	100	78	2	16	4-18	150	622	773	150	622	773
40	220	325	145	110	85	2	16	4-18	160	625	776	160	625	776
50	250	325	160	125	100	2	16	4-18	180	640	791	180	640	791
65	275	410	180	145	120	2	18	4-18	200	861	1024	200	861	1024
80	300	410	195	160	135	2	20	8-18	210	879	1042	225	885	1050
100	350	410	215	180	155	3	20	8-18	220	873	1036	245	900	1060
125	410	495	245	210	185	3	22	8-18	260	1029	1244	285	1050	1265
150	450	495	280	240	210	3	24	8-23	280	1046	1261	305	1060	1275
200	550	495	335	295	265	3	26	12-23	320	1075	1290	350	1105	1320
250	635	600	405	355	320	3	30	12-25		1451	1320		1525	2800
300	720	600	460	410	375	3	30	12-25		1512	1560		1545	1820
