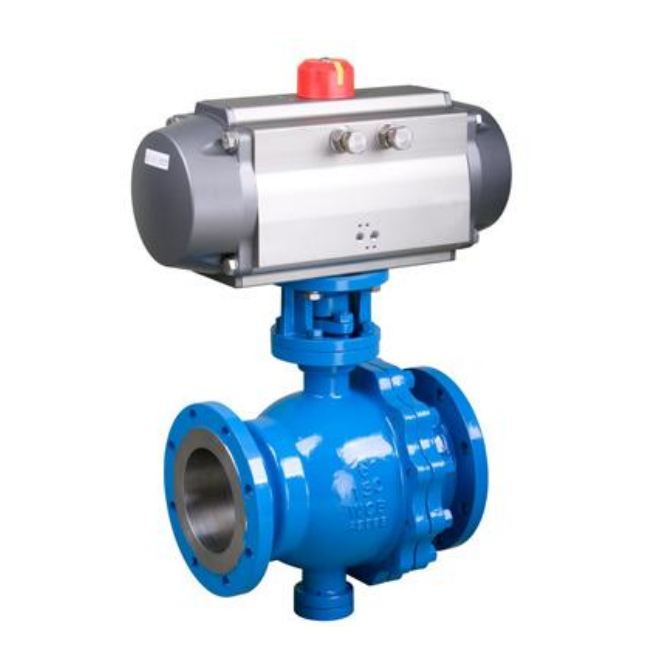

一、概述 QLH647F/PPL 系列气动固定式球阀，是在引进国外先进技术的基础上进行特殊设计，精心制造的产品,可广泛应用于石油、化工/教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。 二、 阀体： 公称通径：D N： 15—200mm；工程压力：P N1.6，4.0 , 6.4MPa；连接 形式：法兰式按 JB78—79. 材 料：WCB，HT200 ZG251 Zg1Cr18Ni9,Ti；ZG1Cr18Ni12Mo2Ti,衬四氟乙烯，CF8,CF8m 温度范围：常温—40°C ~ —180°C,中温—40°C ~ —350°C, 填 料: V 型聚四氟乙烯填料，含浸聚四氟乙烯填料 ，石棉编织填料，柔性石墨 三、阀内组件： 阀杆形式：O 型阀芯 ；流量特性：快开特性。 材 料：Icr18Ni9Ti 0Or17Ni12M02Ti 阀座材料：聚四氟乙烯（PTFE）,特别 PPL,金属阀座； 可 比 性：350:1； 四、执行机构气缸形式： 单杠式或双缸式；气缸工作压力：0.4~0.7Mpa；气缸开关时间：双作用式 1~5 秒； 气缸空气耗量：1~131L；电磁阀电源：220VAC,24VAC 五、气动固定式法兰球阀特点 1、先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应 范围广。 2、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
