Q41F/PPL/H系列手动球阀

在线客服

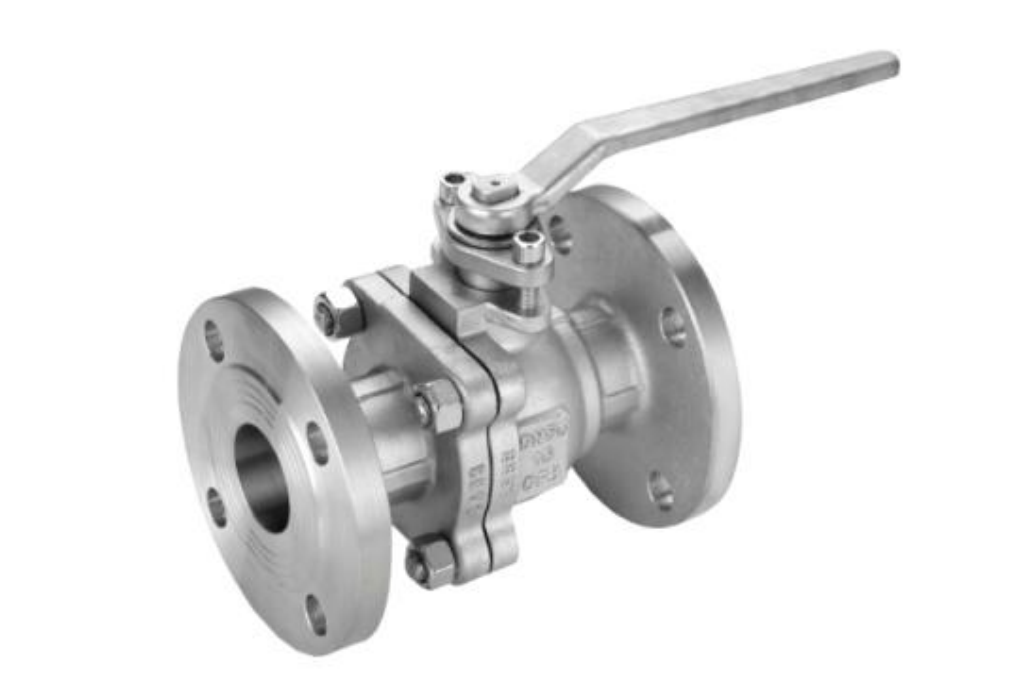

Q41F/PPL/H系列手动球阀


0571-82585458 立即预约

产品介绍

技术参数表

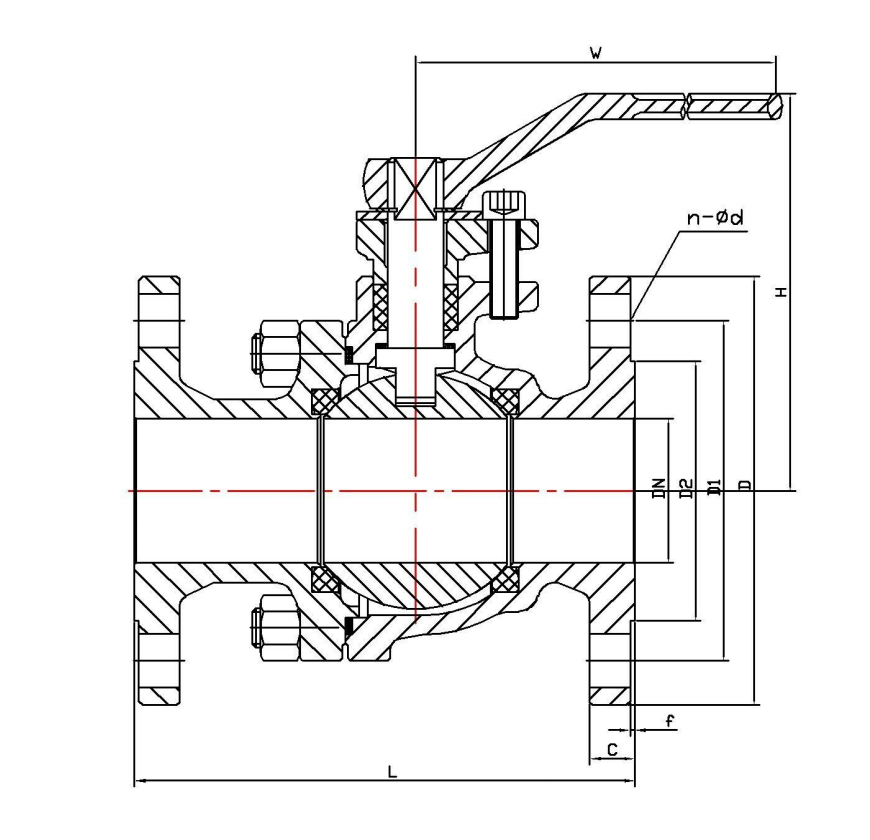

外型尺寸图

一、采用标准

1.设计制造按:GB12237-07 的规定；

2.结构长度按:GB/T12221-04 的规定；

3.法兰尺寸按:JB/T79-94的规定、HG20592化工标准；

4.检验与试验:GB13927的规定。

公称压力（MPa）			压力等级			1．6		2.5		4.0			6.4
试验压力（MPa）			水压阀体			2．4		3.75		6.0			9.6
			水压阀座			1．8		2.75		4.4			7.4
			低压密封			0.6		0.6		0.6			0.6
适用介质						液化气、天然气、蒸汽、油品等
适用温度						-20 ∽+450℃

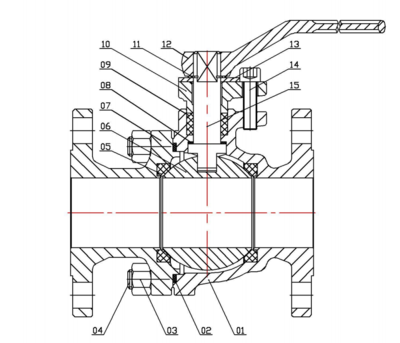

产品零部装配表

序号		零件名称					序号			零件名称
01		阀体					09			填料
02		中部垫片					10			填料压盖
03		双头螺母					11			轴用档圈
04		双头螺栓					12			手柄
05		阀座					13			限位块
06		球体					14			内六角螺钉
07		阀盖					15			阀杆
08		止推垫片

ABUIABAEGAAgrtexqgYogqihlQYw5gY4yAY

公称通径	外形尺寸						连接尺寸
公称通径	L	H	W		WT(Kg)		D	D1	D2	C	f	n- ød
15	130	78	140		3		95	65	45	14	2	4- ø14
20	140	84	160		4		105	75	55	14	2	4- ø14
25	150	95	180		5		115	85	65	14	2	4- ø14
32	165	150	250		9		135	100	78	16	3	4- ø18
40	180	150	300		11		145	110	85	16	3	4- ø18
50	200	170	350		15		160	125	100	16	3	4- ø18
65	220	195	350		19		180	145	120	18	3	4- ø18
80	250	215	400		27		195	160	135	20	3	8- ø18
100	280	250	500		38		215	180	155	20	3	8- ø18
125	320	165	600		5		245	210	185	22	3	8- ø18
150	360	270	800		81		280	240	210	24	3	8- ø18
200	400	330	800		95		335	295	265	26	3	12- ø23
250	533	450	1300		140		405	355	320	30	3	12- ø25
