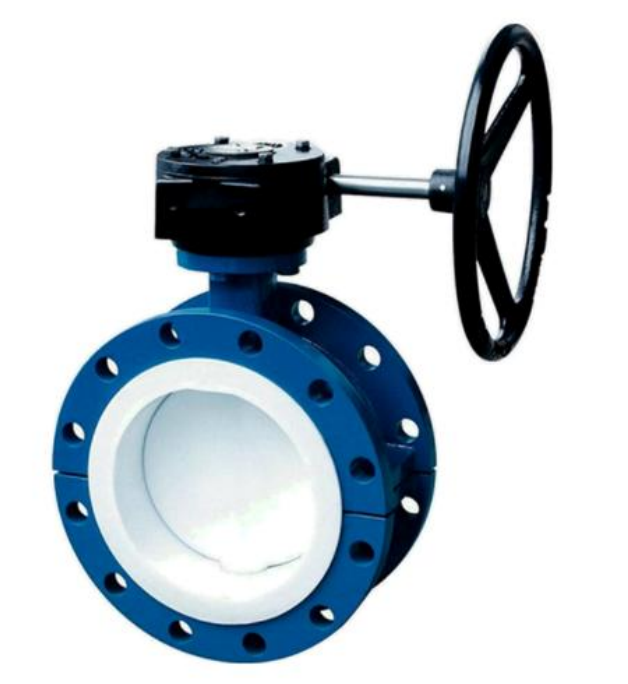

D341F46系列 法兰式涡轮衬氟蝶阀

D341F46系列 法兰式涡轮衬氟蝶阀

0571-82585458 立即预约
标准规范A
规范标准B

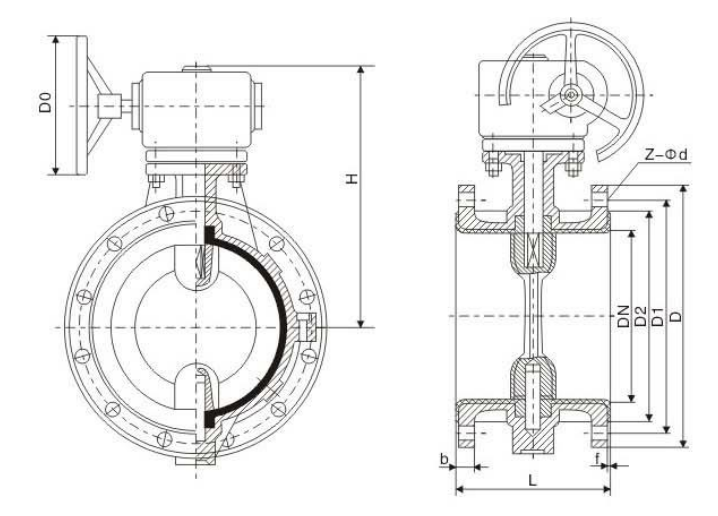

外型尺寸图
ABUIABAEGAAg3K-HqgYowq7YrgUwzgU4hAQ


遵循规范STANDARD
设计与制造GB 12232(中线)
结构长度GB12221(短—长系列)
法兰尺寸JB78/JB79(或按合同要求)
压力试验GB/T13927
标   志GB 12220
供 货GB/T12252




手动DA41F/P(半衬)蜗轮传动DA341F/P(半衬)
DA41F3(全衬里)DA341F3(全衬里)
DA41F46(全村里DA341F46(全村里)
气动DA641F/P(半衬)电动DA941F/P(全衬里)
DA641F3(全村里)DA941F3(半衬)
DA641F46(全衬里)DA941F46(全衬里)

序号零件名称灰铸铁碳钢不锈钢越低碳不锈钢
ZCPRPLRL
1上、下阀体HT250WCBCFBCF8MCF3CF3M
2蝶板轴、销1Cr132Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti00Cr18Ni1000Cr18Ni11Mo2
3衬里层、阀座PTFE(F4)PCTFE(F3)PEP(F46)PFA(可溶F4)PO(聚烯烃)
4蝶板、填料压盖WCBWCBWCBCFBMCF3CF3M
5支 架WCB(碳钢)CFB(不锈钢
6填 料PTFE(F4)PTFE(F4)PTFE(F4)
7螺 栓35351Cr17Ni21Cr17Ni21Cr18Ni9Ti1Cr18Ni9Ti
8螺   母45450Cr18Ni90Cr18Ni90Cr18Ni90Cr18Ni9

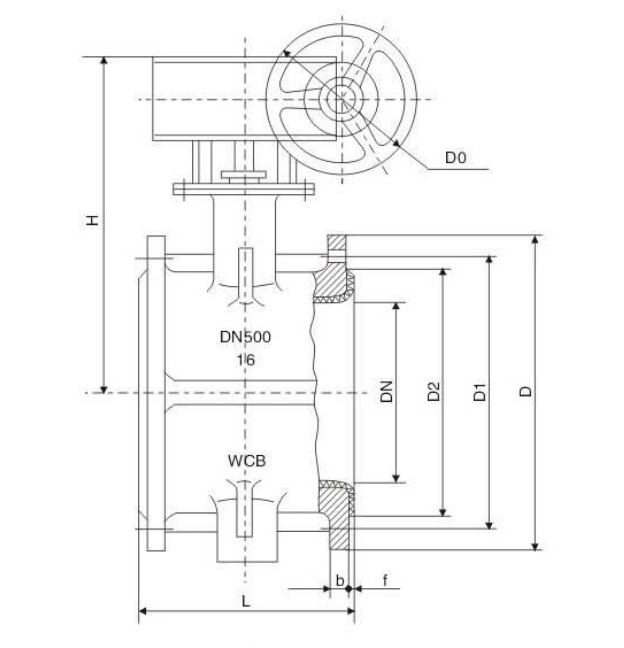

ABUIABAEGAAg3bnHqgYo8OWtswIw8AQ4iAU


遴循规范STANDAHD
设计与制造MSSSP-67(中线
结构长度MSS SP-67(窄系列)ANSIB16.10
法兰尺寸ANSIB16.5(NPS≤24)
API605(NPS>24)
压力试验API598
标   志MSSSP-25
供   货MSSSP-67




公称压力PN0.6-2.5Mpa

公称通径DN40-1200mm


手动DB41F/P(半衬蜗轮传动DB341F/P(半衬)
DB41F3(全衬里DB341F3(全衬里)
DB41F46(全衬里)DB341F46(全衬里)
气动DB641F/P(半衬)电动DB941F/P(全衬里)
DB641F3(全衬里)DB941F3(半衬)
DB641F46(全村里)DB941F46(全衬里)



序号零件名称灰铸铁碳钢不锈钢超低碳不锈钢
ZGPRPLRL
1上、下阀体A126CI35AA126CI WCBA351 Cf8A351 CF8MA351 Cf3A351 CF3M
2蝶板轴、销A182 F6A182 F6A182 F304A182 F316A182 F304LA182 F316L
3村里层、阀座PTFE(F4)PCTFE(F3)PEP(F46)PFA(可溶性聚四氟乙烯)PO(聚烯烃)
4蝶板、填料压盖A216WCBA216 WCBA351 Cf8A351 CF8MA351 C13A351 CF3M
5支   架A216 WCB(Carbon Steel)A351CF8(Stainless Steel)
6填 料PRFE(F4PRFE(F4PRFE(F4)
7螺 栓A193B7A193B7A193 B8MA193 B8MA19388MA193 B8M
8螺   母A1942HA1932HA1948A1948A1948A1948
