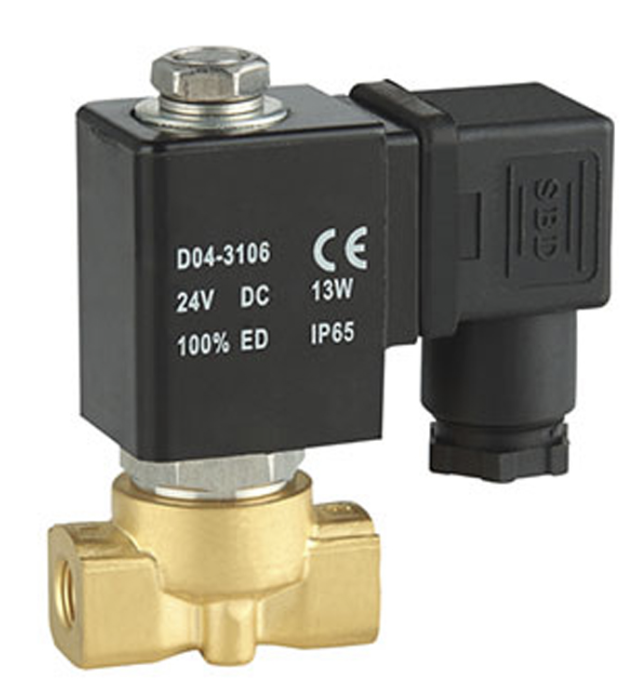

ZCM系列直动式煤气,低压气液电磁阀1/4''~1''

工作介质：煤气、瓦斯、低压气体、液体

工作压力：0~4 bar(详见规格参数表)

阀体材料：黄铜、不锈钢(DN2.5~6为SS316,DN10~25为SS304)

连接型式：G螺纹、NPT螺纹、可选配Rc螺纹

流体温度：-10℃～60 ℃

工作型式：直动式(常闭型、常开型)

密封材料：丁腈橡胶(NBR),ZCM-10~25Z为VITON

工作电压：AC220~240V、AC110V 50/60Hz、DC24V/12V

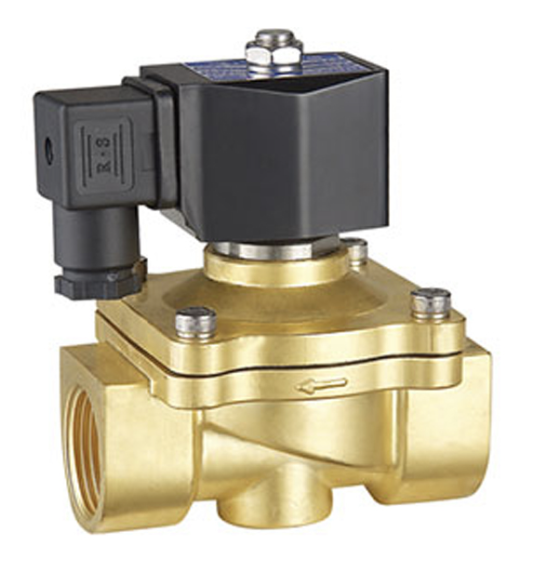

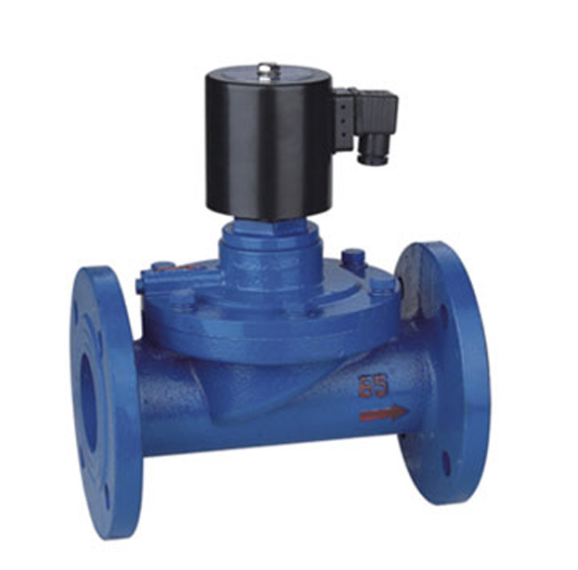

ZCM系列直动式煤气,低压气液电磁阀3/8''~2''DN15-100mm

工作介质：煤气、瓦斯、低压介质(气体、液体)

流体温度：-10℃～60℃

工作压力：0~4 bar(详见规格参数表)

工作型式：分步直动式(常闭型、常开型)

阀体材料：黄铜、不锈钢SS304、铸铁

密封材料：丁腈橡胶(NBR),可选配氟橡胶(VITON)

连接型式：G螺纹、NPT螺纹、法兰连接，可定制Rc螺纹

AC220~240V、AC110V 50/60Hz、DC24V/12V,防护等级：铁壳IP54,塑封IP65

工作电压：

DN15~25:AC22020VA、DC24V20W,DN32~50:AC220V30VA、DC24V38W,

DN65～100(标配低温线圈):AC220V启动96VA,保持7VA,DC24V启动54W,保持8W。

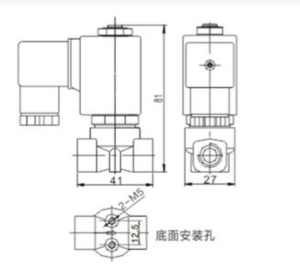

ZCM系列直动式煤气,低压气液电磁阀1/4''~1''

产品型号	流量通径 (mm)	接口螺纹	值	工作压力(bar)				电磁阀外形尺寸
				常闭型		常开型		长×宽×高 (mm)
				AC220V	DC24V	AC220V	DC24V	长×宽×高 (mm)
ZCM-025-08N	2.5	1/4"	0.2	0～4	0～4	0～4	0～4	41×30×75
ZCM-030-08N	3		0.25	0～4	0～4	0～4	0～4	41×30×75
ZCM-040-08N	4		0.35	0～3	0～3	0～3	0～3	41×30×75
ZCM-040-10N	4	3/8"	0.35	0～3	0～3	0～3	0～3	54×32×81
ZCM-050-10N	5		0.6	0～2	0～2	0～2	0～2	54×32×81
ZCM-060-10N	6		0.7	0～2	0～2	0~1	0~1	54×32×81
ZCM-10Z	16	3/8"	2.1	0～0.35	0～0.35	0~0.25	0~0.25	68×56×105
ZCM-15Z	16	1/2"	4.5	0～0.35	0～0.35	0~0.25	0~0.25	68×56×105
ZCM-20Z	20	3/4"	7.5	0～0.35	0～0.35	0~0.25	0~0.25	73×56×111
ZCM-25Z	25	1"	12	0～0.35	0～0.35	0~0.15	0~0.15	100×74×124

ZCM系列直动式煤气,低压气液电磁阀3/8''~2''DN15-100mm

产品型号	流量通径 (mm)	接口螺纹 G	Cv 值	工作压力(bar)				电磁阀外形尺寸	阀体材质
				常闭型		常开型		长 × 宽 × 高 A×B×C (mm)
				AC220V	DC24V	AC220V	DC24V	长 × 宽 × 高 A×B×C (mm)
ZCM-10N	16	3/8"	2.1	0～4	0～4	0～4	0～4	68×56×117	黄铜或不锈钢
ZCM-15N	16	1/2"	4.5	0～4	0～4	0～4	0～4	68×56×117
ZCM-20N	20	3/4”	7.5	0～4	0～4	0～4	0～4	73×56×123
ZCM-25N	25	1"	12	0～4	0～4	0～4	0～4	100×74×135
ZCM-32N	32	1'/4"	22	0~2	0~2	0～2	0～2	110×85×154
ZCM-40N	40	1'/2	30	0～2	0~2	0~2	0～2	120×90×162
ZCM-50N	50	2"	48	0~2	0~2	0～2	0~2	185×112×185
ZCM-15JFN	15	法兰连 ) 接	4.5	0～4	0～4	0～4	0~4	106×95×141	不锈钢
ZCM-20JFN	20		7.5	0～4	0~4	0～4	0～4	106×105×143
ZCM-25JFN	25		12	0~4	0～4	0～4	0~4	135×115×166
ZCM-32JFN	32		22	0～2	0~2	0～2	0~2	142×140×204
ZCM-40JFN	40		30	0~2	0~2	0~2	0~2	150×150×211
ZCM-50JFN	50		48	0~2	0~2	0~2	0~2	184×165×227
ZCM-65JF	65		55	0~2	0~2			256×185×318
ZCM-80JF	80		85	0~2	0~2			277×200×327
ZCM-100JF	100		129	0~2	0~2			350×220×345
ZCM-40CFN	40		30	0~2	0~2	0~2	0~2	170×150×215	铸铁
ZCM-50CFN	50		48	0~2	0～2	0~2	0~2	200×165×240
ZCM-65CF	65		55	0~2	0~2			258×185×330
ZCM-80CF	80		85	0～2	0~2			280×200×330
ZCM-100CF	100		129	0~2	0~2			354×220×390

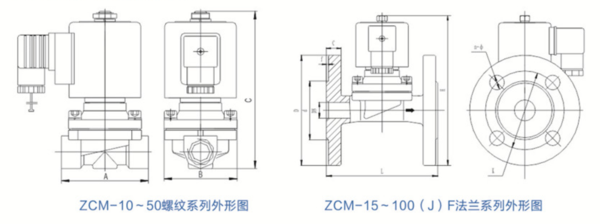

产品型号	产品型号PN=1.6MPa GB/T9113.1-2000 法兰连接尺寸 (mm)
产品型号	DN	L	D	H	K	d	C	f	n-φ
ZCM-15JFN	15	106	95	141	65	46	14	2	4-φ14
ZCM-20JFN	20	106	105	143	75	56	16	2	4-φ14
ZCM-25JFN	25	135	115	166	85	65	16	3	4-φ14
ZCM-32JFN	32	142	140	204	100	76	18	3	4-φ18
ZCM-40JFN	40	150	150	211	110	84	18	3	4-φ18
ZCM-50JFN	50	184	165	227	125	99	20	3	4-φ18
ZCM-65JF	65	256	185	318	145	118	20	3	4-φ18
ZCM-80JF	80	277	200	327	160	132	20	3	8-φ18
ZCM-100JF	100	350	220	345	180	156	22	3	8-φ18
ZCM-40CFN	40	170	150	215	110	84	18	3	4-φ18
ZCM-50CFN	50	200	165	240	125	99	20	3	4-φ18
ZCM-65CF	65	258	185	330	145	118	20	3	4-φ18
ZCM-80CF	80	280	200	330	160	132	20	3	8-φ18
ZCM-100CF	100	354	220	390	180	156	22	3	8-φ18

ZCM系列二位一通煤气电磁阀1/4"~2"DN3~100mm

产品型号	产品型号PN=1.6MPa GB/T9113.1-2000 法兰连接尺寸 (mm)
产品型号	DN	L	D	H	K	d	C	f	n-φ
ZCM-15JFN	15	106	95	141	65	46	14	2	4-φ14
ZCM-20JFN	20	106	105	143	75	56	16	2	4-φ14
ZCM-25FN	25	135	115	166	85	65	16	3	4-φ14
ZCM-32JFN	32	142	140	204	100	76	18	3	4-φ18
ZCM-40JFN	40	150	150	211	110	84	18	3	4-φ18
ZCM-50JFN	50	184	165	227	125	99	20	3	4-φ18
ZCM-65JF	65	256	185	318	145	118	20	3	4-φ18
ZCM-80JF	80	277	200	327	160	132	20	3	8-φ18
ZCM-100JF	100	350	220	345	180	156	22	3	8-φ18
ZCM-40CFN	40	165	150	215	110	84	18	3	4-φ18
ZCM-50CFN	50	195	165	240	125	99	20	3	4-φ18
ZCM-65CF	65	258	185	330	145	118	20	3	4-φ18
ZCM-80CF	80	280	200	330	160	132	20	3	8-φ18
ZCM-100CF	100	354	220	390	180	156	22	3	8-φ18
