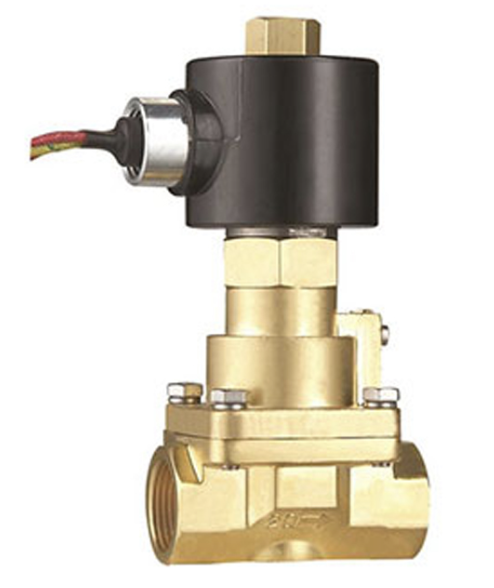

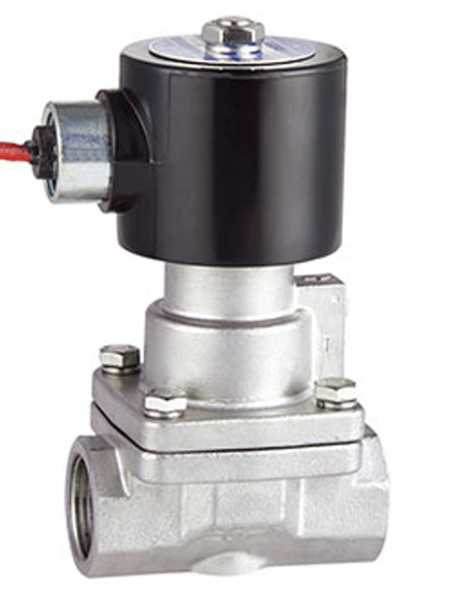

RSPS 零压差蒸汽电磁阀

在线客服

RSPS 零压差蒸汽电磁阀


0571-82585458 立即预约

产品介绍

外形尺寸图

技术参数表

订购须知

工作介质：蒸汽、高温液体(粘度≤20cst)

流体温度：0℃～180 ℃

工作压力：0～10bar(详见规格参数表)

工作型式：直动式、分步直动式

阀体材料：锻造黄铜、不锈钢SS304

密封材料：聚四氟乙烯(PTFE)

接口螺纹：G螺纹、NPT螺纹。Rc螺纹可以定制。

工作电压：AC220~240V、AC110V DC24V。塑封线圈引线式，IP65、H级。其它电压可以定制。可选配塑封线圈端子式

线圈功率：DN2.5~4:AC220V/110V22VA、DC24V 13W DIN43650A端子式

DN15~20:AC220V 23VA、DC24V 28W引线式塑封线圈。

DN25~50:AC220V48VA、DC24V 42W引线式塑封线圈。

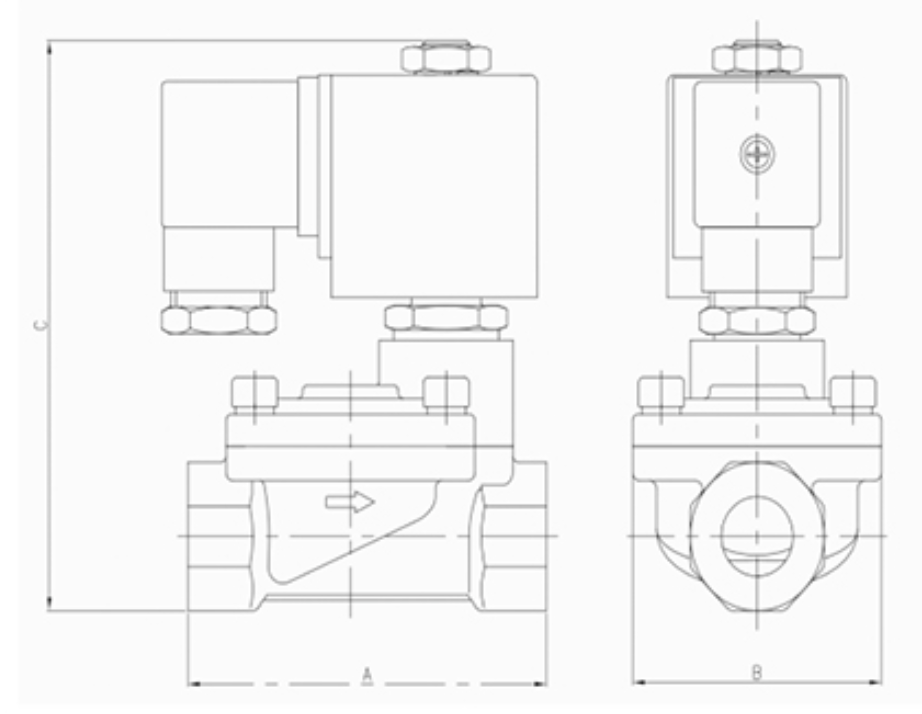

ABUIABAEGAAg_JuVrwYojZ7s7QIwmgc4ygU

产品型号	A	B	C	D	重量(Kg)
产品型号	A	B	C	D	铜	不锈钢
RSPS-15	67	56	122	107	0.8	0.8
RSPS-20	80	60	140	123	1	1
RSPS-25	92	72	163	143	1.5	1.4
RSPS-32	96	75	175	149	2.1	1.9
RSPS-40	118	93	183	153	2.7	2.6
RSPS-50	150	116	202	167	4.5	4.1

接管螺纹 G	流量通径mm	Cv值	工作压力(bar)					最高流体温度℃	线圈参数			常规订货型号
			最小工作压力	最大工作压力					线圈绝缘等级	功率		以下表中工作电压是AC220V
				最大工作压力						功率		全系列是塑封线圈配置，接口是G螺纹
				蒸汽		高温液体				VA	W	DN2.5～4.0mm是塑封线圈端子式配置
										VA	W	DN15～50mm是塑封线圈引线式配置
										AC 220V	DC 24V


				AC	DC	AC	DC					铜阀体	不锈钢316阀体
1/4''	2.5	0.2	0	10	8	10	8	180	H	22	13	RSPS-025-08N-AC220V	RSPS-025-O8JN-AC220V
	2.5	0.2	0	10	8	10	8	180	H	22	13	RSPS-025-08N-AC220V	RSPS-025-O8JN-AC220V
	3	0.25	0	6	5	6	5	180	H	22	13	RSPS-030-08N-AC220V	RSPS-030-O8JN-AC220V
	4	0.3	0	4	3	4	3	180	H	22	13	RSPS-040-08N-AC220V	RSPS-040-08JN-AC220V
1/2''	15	4.8	0	10	6	10	6	180	H	23	28	RSPS-15-AC220V	RSPS-15J-AC220V
3/4"	20	7.6	0	10	6	10	6	180	H	23	28	RSPS-20-AC220V	RSPS-20J-AC220V
1"	25	12	0	10	6	10	6	180	H	48	42	RSPS-25-AC220V	RSPS-25J-AC220V
1/4"	32	24	0	10	5	10	5	180	H	48	42	RSPS-32-AC220V	RSPS-32J-AC220V
1^1/2"	40	30	0	10	5	10	5	180	H	48	42	RSPS-40-AC220V	RSPS-40J-AC220V
2''	50	48	0	10	5	10	5	180	H	48	42	RSPS-50-AC220V	RSPS-50J-AC220V
