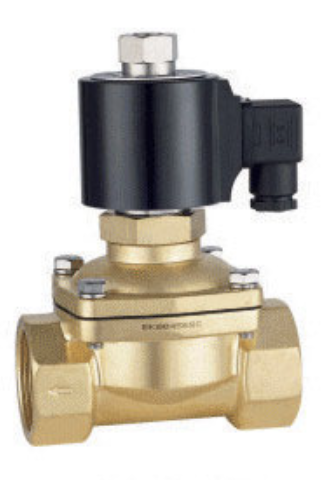

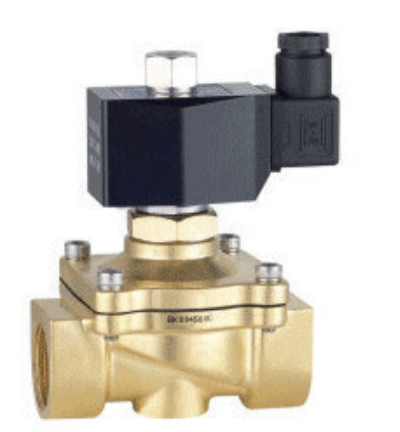

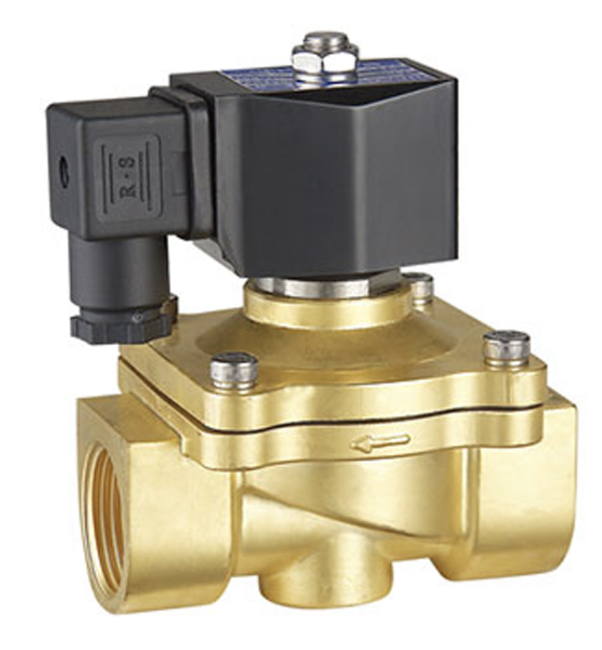

2W 分步直动式电磁阀（常闭常开）


0571-82585458 立即预约

产品介绍

外形尺寸表

技术参数表

订购须知

工作介质：水、液体、气体、轻油(≤20cst)

流体温度：-5℃～80℃

工作压力：0～10bar(详见规格参数表)

工作型式：分步直动式(常闭型)

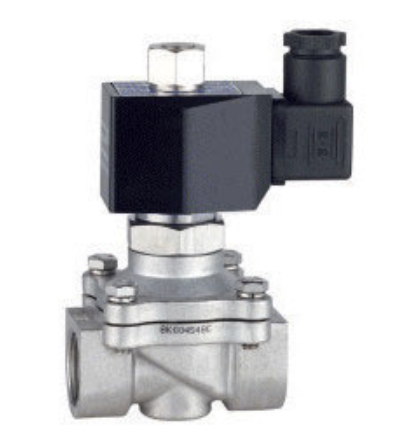

阀体材质：黄铜、不锈钢SS304

密封材料：丁腈橡胶(NBR)

接口螺纹：G螺纹、NPT螺纹。可配钢法兰变成法兰连接

工作电压：AC220~240V、AC110V、AC24V 50/60Hz,DC24V/12V。塑封线圈IP65、H级，铁壳线圈IP54、B级。

DN10~20:AC20VA、DC20W。DN25:AC220V 20VA、DC 32W。DN32~50:AC30VA、DC38W。

可选配

阀体螺纹Rc、密封材料(三元乙丙橡胶EPDM、氟橡胶VITON或硅橡胶VMQ);

时间定时控制器、LED指示灯接线盒；

ES低功耗节能线圈(功率DN10~25:AC220V4VA、DC24V4W。DN32~50:AC220V9VA 、DC24V 8W);

Ex浇封型防爆线圈(DN10~20:AC220V7VA、DC24V5W,DN25~50:AC220V8VA、DC24V8W);

引线式塑封线圈(DN10~25:AC220V23VA、DC24V28W。DN32~50:AC220V48VA、DC24V42W。IP65、H级)。

产品型号	A	B	C	D	重量(Kg)
产品型号	A	B	C	D	铜	不锈钢
2W-10N	68	56	105	91	0.9	0.8
2W-15N	68	56	105	91	0.9	0.8
2W-20N	73	56	111	95	0.9	0.9
2W-25N	100	74	124	103	1.5	1.4
2W-32N	110	85	154	129	2.2	2.1
2W-40N	120	90	162	134	2.3	2.3
2W-50N	154	115	185	151	3	4

接管螺纹G	流量通径	Cv值	工作压力(bar)			最高流体温度℃	密封材料	线圈绝缘等级	塑封线圈功率				常规订货型号
			最小工作压力	最大工作压力					常规线圈		ES线圈		下表中是塑封线圈AC220V,接口是G螺纹密封材料：空白为NBRE:为EPDM V:为VIT ON
				空气、瓦斯水、热水液体、轻油					VA	W	VA	W
									AC220V	DC24V	AC220V	DC24V	注：使用ES线圈电磁阀，可选用EPDM 或VITON密封，但流体温度≤80℃。
													注：使用ES线圈电磁阀，可选用EPDM 或VITON密封，但流体温度≤80℃。
				AC	DC								铜阀体	不锈钢304阀体
3/8"	16	4.8	0	6	6	80	NBR	H	20	20	5	6	2W-10NK-AC220V	2W-10JNK-AC220V
	16	4.8	0	6	6	130	EPDM	H	20	20			2W-10NK-E-AC220V	2W-10JNK-E-AC220V
	16	4.8	0	6	6	120	VITON	H	20	20			2W-10NK-V-AC220V	2W-10JNK-V-AC220V
1/2"	16	4.8	0	6	6	80	NBR	H	20	20	5	6	2W-15NK-AC220V	2W-15JNK-AC220V
	16	4.8	0	6	6	130	EPDM	H	20	20			2W-15NK-E-AC220V	2W-15JNK-E-AC220V
	16	4.8	0	6	6	120	VITON	H	20	20			2W-15NK-V-AC220V	2W-15JNK-V-AC220V
3/4”	20	7.6	0	6	6	80	NBR	H	20	20	5	6	2W-20NK-AC220V	2W-20JNK-AC220V
	20	7.6	0	6	6	130	EPDM	H	20	20			2W-20NK-E-AC220V	2W-20JNK-E-AC220V
	20	7.6	0	6	6	120	VITON	H	20	20			2W-20NK-V-AC220V	2W-20JNK-V-AC220V
1"	25	12	0	6	6	80	NBR	H	20	32	5	6	2W-25NK-AC220V	2W-25JNK-AC220V
	25	12	0	6	6	130	EPDM	H	20	J			2W-25NK-E-AC220V	2W-25JNK-E-AC220V
	25	12	0	6	6	120	VITON	H	20	32			2W-25NK-V-AC220V	2W-25JNK-V-AC220V
1'/4"	32	24	0	6	6	80	NBR	H	30	38	9	8	2W-32NK-AC220V	2W-32JNK-AC220V
	32	24	0	6	6	130	EPDM	H	30	38			2W-32NK-E-AC220V	2W-32JNK-E-AC220V
	32	24	0	6	6	120	VITON	H	30	38			2W-32NK-V-AC220V	2W-32JNK-V-AC220V
1'/2"	40	29	0	6	6	80	NBR	H	30	38	9	8	2W-40NK-AC220V	2W-40JNK-AC220V
	40	29	0	6	6	130	EPDM	H	30	38			2W-40NK-E-AC220V	2W-40JNK-E-AC220V
	40	29	0	6	6	120	VITON	H	30	38			2W-40NK-V-AC220V	2W-40JNK-V-AC220V
2''	50	48	0	6	6	80	NBR	H	30	38	9	8	2W-50NK-AC220V	2W-50JNK-AC220V
	50	48	0	6	6	130	EPDM	H	30	38			2W-50NK-E-AC220V	2W-50JNK-E-AC220V
	50	48	0	6	6	120	VITON	H	30	38			2W-50NK-V-AC220V	2W-50JNK-V-AC220V
