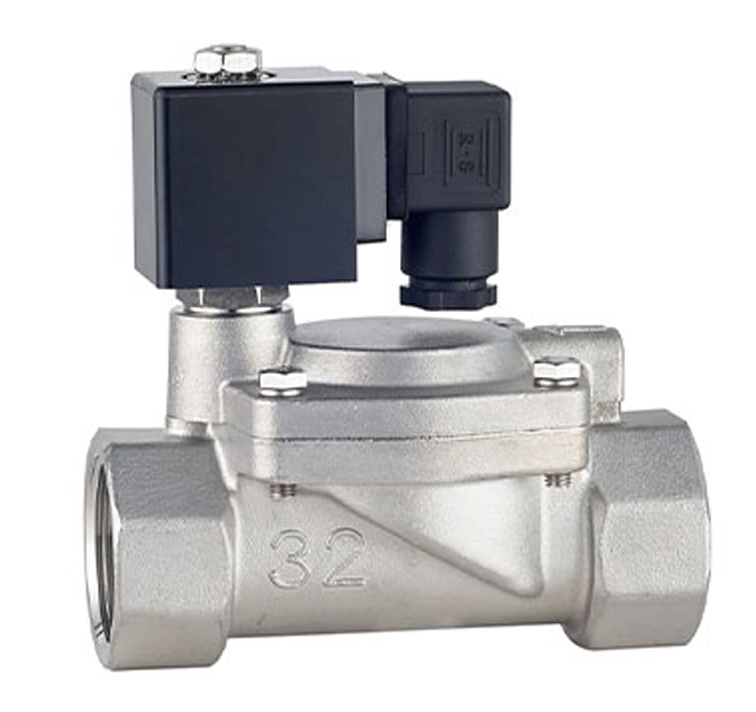

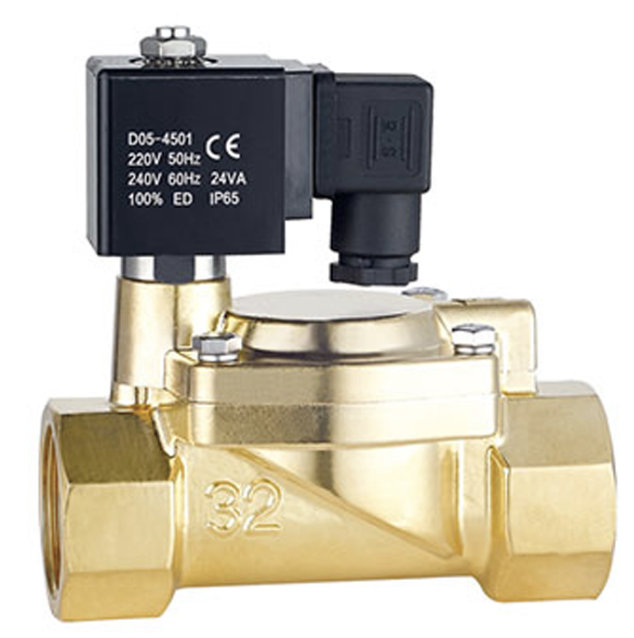

DFD 先导式电磁阀


0571-82585458 立即预约

产品介绍

标准规范

技术参数表

订购须知

工作介质：水、液体、气体、轻油(≤20CST)

流体温度：-5℃～80℃

工作压力：0.3～8bar(详见规格参数表)

工作型式：先导式(常开型)

阀体材质：黄铜、不锈钢SS304

密封材料：丁腈橡胶(NBR)

接口螺纹：G螺纹、NPT螺纹

工作电压：AC220~240V、AC110V 50/60Hz 24VADC24V/12V20W。IP65、H级。

可选配

密封材料(三元乙丙橡胶EPDM、氟橡胶VITON);时间定时控制器、LED指示灯接线盒；

ES低功耗节能线圈(功率AC220V8VA、DC24V6W)铁壳线圈(如选用铁壳线圈，订货型号为DF—xxK);阀体材料不锈钢SS316可以定制、阀体Rc螺纹可以定制。可配钢法兰变成法兰连接

产品型号	A	B	C	D	重量(Kg)
产品型号	A	B	C	D	铜	不锈钢
DFD-15K	80	45	108	94	0.7	0.7
DFD-20K	87	52	118	101	0.9	0.8
DFD-25K	107	67	128	107	1.3	1.1
DFD-32K	130	84	135	110	1.9	1.7
DFD-40K	145	95	153	124	2.5	2.3
DFD-50K	177	128	168	133	4.3	4
DFD-80K	250	195	225	175	11.5

接管螺纹G	流量通径	Cv值	工作压力(bar)			最高流体温度	密封材料	线圈绝缘等级	线圈功率				常规订货型号
			最小工作压力	最大工作压力					常规线圈		ES线圈		下表中是塑封线圈AC220V,接口是G螺纹
													密封材料：空白为NBR
													E:为EPDM V:为VIT ON
									VA	W	VA	W	注：使用ES线圈电磁阀，可选用EPDM
				空气、瓦斯水、热水					VA	W	VA	W	或VITON密封，但流体温度≤80℃。
				液体、轻油					AC220V	DC24V	AC220V	DC24V	铜阀体	不锈钢304阀体
				AC	DC				AC220V	DC24V	AC220V	DC24V	铜阀体	不锈钢304阀体
1/2"	13	4.5	0.3	12	12	80	NBR	H	24	20	8	6	DFD-15-AC220V	DFD-15J-AC220V
	13	4.5	0.3	12	12	130	EPDM	H	24	20			DFD-15-E-AC220V	DFD-15J-E-AC220V
	13	4.5	0.3	12	12	120	VITON	H	24	20			DFD-15-V-AC220V	DFD-15J-V-AC220V
3/4"	18	7.2	0.3	12	12	80	NBR	H	24	20	8	6	DFD-20-AC220V	DFD-20J-AC220V
	18	7.2	0.3	12	12	130	EPDM	H	24	20			DFD-20-E-AC220V	DFD-20J-E-AC220V
	18	7.2	0.3	12	12	120	VITON	H	24	20			DFD-20-V-AC220V	DFD-20J-V-AC220V
1"	23	12	0.3	12	12	80	NBR	H	24	20	8	6	DFD-25-AC220V	DFD-25J-AC220V
	23	12	0.3	12	12	130	EPDM	H	24	20			DFD-25-E-AC220V	DFD-25J-E-AC220V
	23	12	0.3	12	12	120	VITON	H	24	20			DFD-25-V-AC220V	DFD-25J-V-AC220V
1^1/4"	32	24	0.3	12	12	80	NBR	H	24	20	8	6	DFD-32-AC220V	DFD-32J-AC220V
	32	24	0.3	12	12	130	EPDM	H	24	20			DFD-32-E-AC220V	DFD-32J-E-AC220V
	32	24	0.3	12	12	120	VITON	H	24	20			DFD-32-V-AC220V	DFD-32J-V-AC220V
1^1/2"	40	30	0.3	12	12	80	NBR	H	24	20	8	6	DFD-40-AC220V	DFD-40J-AC220V
	40	30	0.3	12	12	130	EPDM	H	24	20			DFD-40-E-AC220V	DFD-40J-E-AC220V
	40	30	0.3	12	12	120	VITON	H	24	20			DFD-40-V-AC220V	DFD-40J-V-AC220V
2''	50	48	0.3	12	12	80	NBR	H	24	20	8	6	DFD-50-AC220V	DFD-50J-AC220V
	50	48	0.3	12	12	130	EPDM	H	24	20			DFD-50-E-AC220V	DFD-50J-E-AC220V
	50	48	0.3	12	12	120	VITON	H	24	20			DFD-50-V-AC220V	DFD-50J-V-AC220V
3"	80	82	0.3	12	12	80	NBR	H	24	20	8	6	DFD-80-AC220V
	80	82	0.3	12	12	130	EPDM	H	24	20			DFD-80-E-AC220V
	80	82	0.3	12	12	120	VITON	H	24	20			DFD-80-V-AC220V
