DFD 先导式电磁阀法兰接口

在线客服

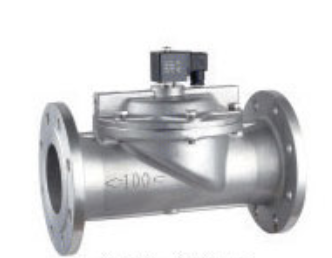

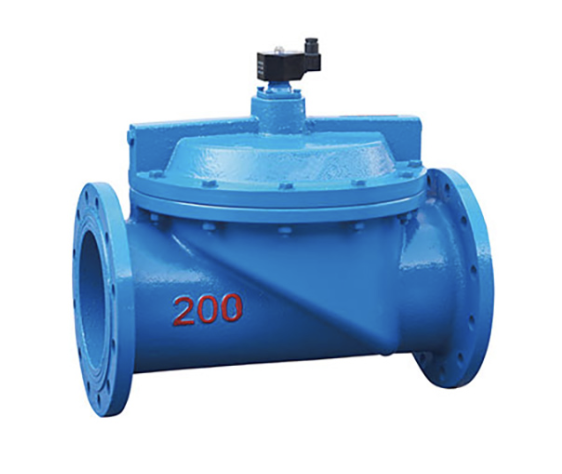

DFD 先导式电磁阀法兰接口


0571-82585458 立即预约

产品介绍

标准规范

技术参数表

外型尺寸图

工作介质：水、液体、气体、轻油(≤20CST)流体温度：-5℃~80℃

工作压力：0.3~12bar(详见规格参数表)工作型式：先导式(常闭型)阀体材料：不锈钢SS304、铸铁密封材料：丁腈橡胶(NBR)接口型式：法兰连接

工作电压：AC220～240V、AC110V50/60Hz IP65、H级。DN25~100mm 24VA,DN125~200mm 40VADC24V/12V:DN25~100mm 20W.DN125~200mm 32W。

可选配

密封材料(三元乙丙橡胶EPDM、氟橡胶VITON);时间定时控制器、LED指示灯接线盒、引线式塑封线圈；铁壳线圈(如订铁壳线圈，则型号为DF—××)

ES低功耗节能线圈：功率DN<125mm,AC220V4VA、DC24V 4W。DN≥125mm,AC220V8VA、DC24V7W。

Ex浇封型低温防爆线圈

产品型号	L	D	H	K	d	C	f	n-φ	阀体材质	重量Kg
DFD-25JFK	141	115	175	85	65	16	3	4-φ14	不锈钢(SS304)	2.9
DFD-32JFK	158	145	195	100	76	18	3	4-φ18		4.4
DFD-40JFK	173	150	206	110	84	18	3	4-φ18		5.1
DFD-50JFK	204	165	210	125	99	20	3	4-φ18		7.7
DFD-65JFK	256	185	258	145	118	20	3	4-φ18		12.5
DFD-80JFK	277	200	278	160	132	20	3	8-φ18		15.3
DFD-100JFK	350	220	300	180	156	22	3	8-φ18		23.2
DFD-150JFK	450	285	412	240	211	24	3	8-φ22		62
DFD-40CFK	170	150	206	110	84	18	3	4-φ18	铸铁(阀口镶铜)	6
DFD-50CFK	200	165	210	125	99	20	3	4-φ18		9.2
DFD-65CFK	259	185	287	145	118	20	3	4-φ18		15.1
DFD-80CFK	278	200	299	160	132	20	3	8-φ18		17
DFD-100CFK	350	220	326	180	156	22	3	8-φ18		23.2
DFD-125CFK	425	250	408	210	186	22	3	8-φ18		54.7
DFD-150CFK	450	285	440	240	211	24	3	8-φ22		55.2
DFD-200CFK	560	340	526	295	266	24	3	12-φ22		112

产品型号	流量通径	Cv值	工作压力(bar)			最高流体温度c	线圈绝缘等级	线圈功率				常规订货型号
			最小工作压力	最大工作压力				常规线圈		ES线圈		以下表中塑封线圈AC220V
				水、热水、气体				VA	W	VA	W	注：使用ES线圈电磁阀，
				液体、轻油				AC220V	DC24V	AC220V	DC24V	可选用EPDM或VITON密封
				AC	DC			AC220V	DC24V	AC220V	DC24V	可选用EPDM或VITON密封
DFD-25JF	25	12	0.3	12	12	80	H	24	20	8	6	DFD-25JF-AC220V
DFD-32JF	32	24	0.3	12	12	80	H	24	20	8	6	DFD-32JF-AC220V
DFD-40JF	40	30	0.3	12	12	80	H	24	20	8	6	DFD-40JF-AC220V
DFD-50JF	50	48	0.3	12	12	80	H	24	20	8	6	DFD-50JF-AC220V
DFD-65JF	65	52	0.3	10	8	80	H	24	20	8	6	DFD-65JF-AC220V
DFD-80JF	80	82	0.3	10	8	80	H	24	20	8	6	DFD-80JF-AC220V
DFD-100JF	100	128	0.3	10	8	80	H	24	20	8	6	DFD-100JF-AC220V
DFD-150JF	150	292	0.3	8	8	80	H	40	32	8	6	DFD-150JF-AC220V
DFD-40CF	40	30	0.3	10	10	80	H	24	20	8	6	DFD-40CF-AC220V
DFD-50CF	50	48	0.3	10	10	80	H	24	20	8	6	DFD-50CF-AC220V
DFD-65CF	65	52	0.3	10	8	80	H	24	20	8	6	DFD-65CF-AC220V
DFD-80CF	80	82	0.3	10	8	80	H	24	20	8	6	DFD-80CF-AC220V
DFD-100CF	100	128	0.3	10	8	80	H	24	20	8	6	DFD-100CF-AC220V
DFD-125CF	125	222	0.3	8	8	80	H	40	32	8	7	DFD-125CF-AC220V
DFD-150CF	150	292	0.3	8	8	80	H	40	32	8	7	DFD-150CF-AC220V
DFD-200CF	200	513	0.3	8	8	80	H	40	32	8	7	DFD-200CF-AC220V
