SXDF水下喷泉专用电磁阀

在线客服

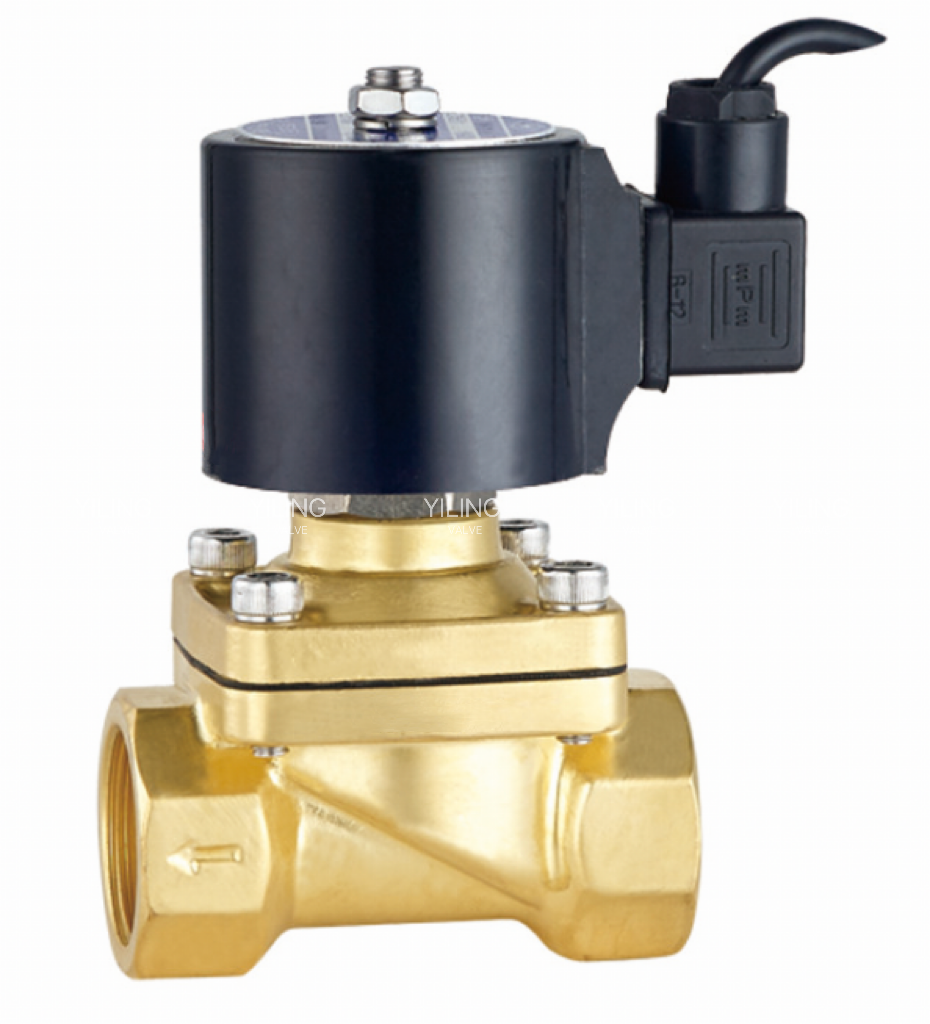

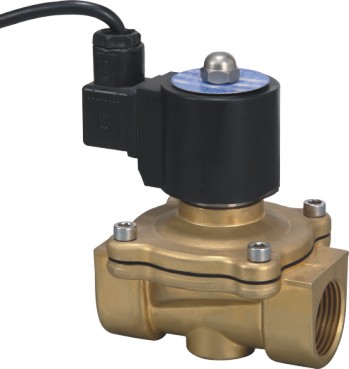

SXDF水下喷泉专用电磁阀

产品用途：该产品是自动控制系统中常见的开关元件、为音乐喷泉的核心控制元件，特别适用于跑泉、跳泉的水路控制。使用于各种管路的野外安装及防潮、防湿、雨淋等工况环境使用。特殊工况要求，主阀体可配制304全不锈钢材料。

0571-82585458 立即预约

标准规范

技术参数表

外型尺寸图

订货须知

适用介质：水

流体温度：-5~60℃

工作压力：喷泉0-0.6Mpa 室外0-0.8Mpa

工作型式：分步直动式（常闭型、常开型DN15~50mm）、先导式（DN65-200mm常闭型）

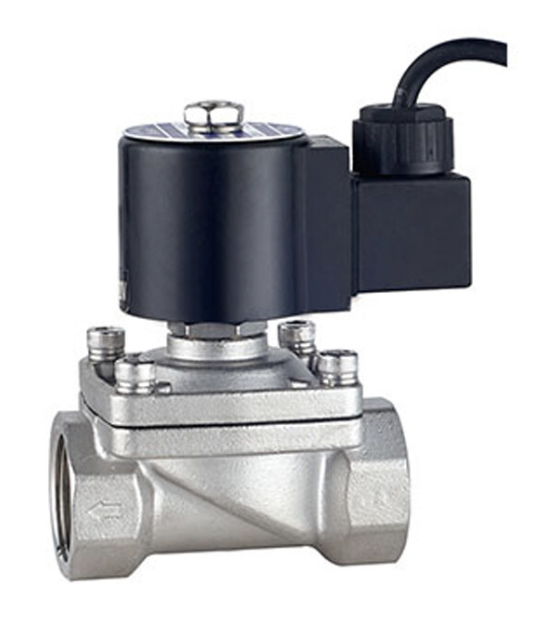

阀体材料：黄铜、不锈钢、PA66、铸铁

密封材料：丁腈橡胶（NBR）

连接型式：G螺纹、NPT螺纹，法兰连接

工作电压：AC220~240V、AC110V50/60Hz32VA,DC24/12V36W。IP68、H级。

产品型号	流量通径(mm)	连接型式	Cv值	工作压力（(bar)	AxBxC (mm )	主阀材质
SXDF-15	15	1/2"	3.8	0~6	60 x 45 x 01	黄铜或不锈钢
SXDF-20	20	3/4"	7.6	0~6	67 x 50 x 107
SXDF-25	25	1"	12	0~6	82 x 60 x 115
SXDF-32	32	114"	24	0~6	110 x 85 x 154
SXDF-40	40	1/2"	30	0~6	120 x 90 x 162
SXDF-50	50	2	48	0~6	154 x 112 x 185

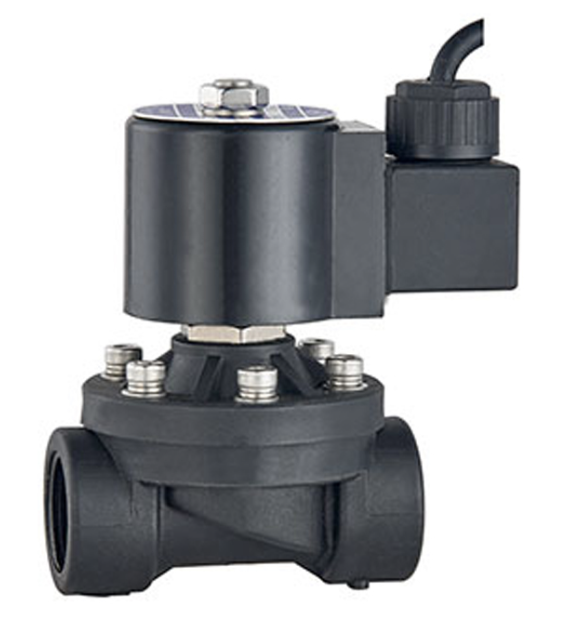

SXDF-15SL	15	1/2"	3.8	0~6	76 x 68 x 107	尼龙PA66
SXDF-20SL	20	3/4"	7.6	0~6	80 x 68 x 111
SXDF-25SL	25	1"	12	0~6	107 x 82 x 117
SXDF- 32SL	32	114"	22	0~6	140 x 112 x 160
SXDF-40SL	40	1/2"	30	0~6	140 x 112 x 170
SXDF -50SL	50	2"	48	0~6	159 x 130 x 190
SXDF-65JF	65	法兰连接	53	0.3~8	256 x 185 x 318	不锈钢
SXDF-80JF	80		82	0.3~8	277 x 200 x 327
SXDF-100JF	100		129	0.3~8	350 x 220 x 345
SXDF-150JF	150		292	0.3-8	450 x 285 x 400
SXDF-65CF	65		53	0.3~8	258 x 185 x 330	铸铁
SXDF-80CF	80		82	0.3-8	280 x 200 x 330
SXDF-100CF	100		128	0.3~8	354 x 220 x 390
SXDF-125CF	125		222	0.3~8	430 x 250 x 470
SXDF-150CF	150		292	0.3~8	454 x 285 x 480
SXDF-200CF	200		513	0.3~8	573 x 340 x 590

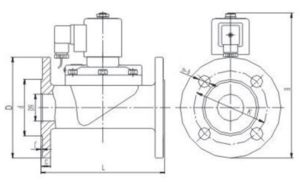

产品型号	PN=1.6MPa GB/T9113.1-2000 法兰连接尺寸(mm)
	PN=1.6MPa GB/T9113.1-2000 法兰连接尺寸(mm)
	DN	L	D	H	K	d	c	f	n-ø
SXDF-65PF	65	256	185	318	145	118	20	3	4-ø18
SXDF-80PF	80	277	200	327	160	132	20	3	8-ø18
SXDF- 100PF	100	350	220	345	180	156	22	3	8-ø18
SXDF-150PF	150	450	285	400	240	211	24	3	8-ø22
SXDF-65CF	65	258	185	330	145	118	20	3	4-ø18
SXDF-80CF	80	280	200	330	160	132	20	3	8-ø18
SXDF-100CF	100	354	220	390	180	156	22	3	8-ø18
SXDF- 125CF	125	430	250	470	210	186	22	3	8-ø18
SXDF-150CF	150	454	285	480	240	211	24	3	8-ø22
SXDF-200CF	200	573	340	590	295	266	24	3	12-ø22
